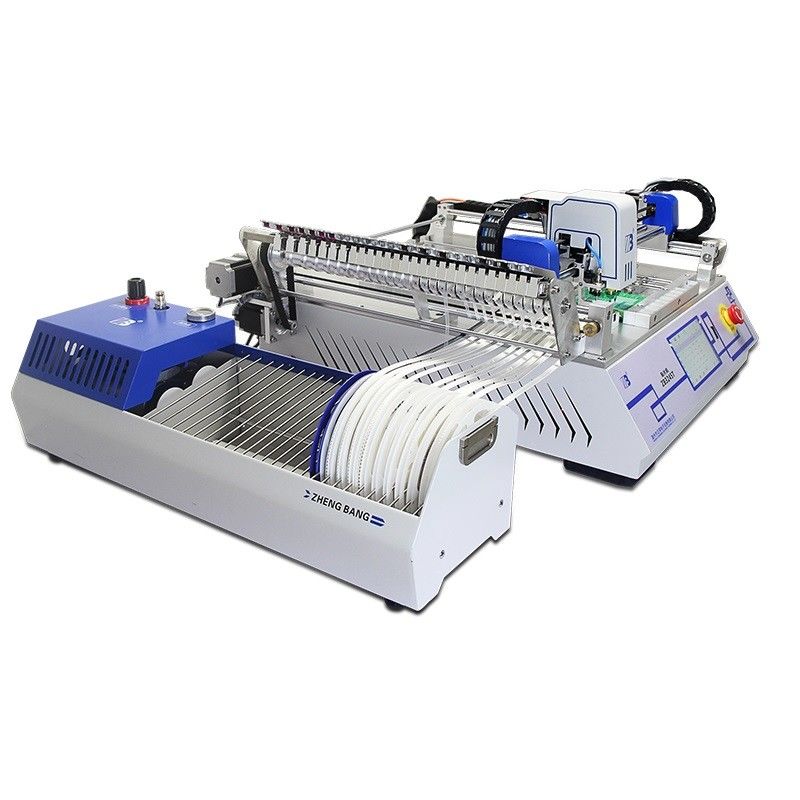

2 picareta de SMT do Desktop das cabeças 800×780×380mm & máquina do lugar
|
Sistema
|
Artigos
|
Índice
|
|
Montando o sistema
|
Montando o número principal
|
2 PCS
|
|
Montando a precisão
|
0.025mm
|
|
Montando o ângulo
|
0~360°
|
|
Velocidade teórica
|
6500pcs/hour
|
|
Montagem normal
|
5000pcs/hour
|
|
Tipo do bocal
|
Bocal de Juki
|
|
Elementos para montar
|
RC (0402, 0603, 0805, 1206, etc.)
|
|
Lâmpada do diodo emissor de luz (0603, 0805, 3014, 5050, etc.)
|
|
Microplaqueta (ÉBRIO, CONCESSÃO, QFN, BGA, etc.)
|
|
Carcaça
|
Tamanho mínimo do PWB
|
10×10mm
|
|
Tamanho máximo do PWB (nenhuma bandeja)
|
320×450mm
|
|
Espessura do PWB
|
≤2mm
|
|
Valor permissível da urdidura do PWB
|
<1mm> |
|
Alimentador
|
8mm
|
20pcs
|
|
12mm
|
4pcs
|
|
16mm
|
2pcs
|
|
24mm
|
1pcs
|
|
Nível material de IC da preposição
|
8pcs
|
|
X, Y, linha central de Z
|
X, escala móvel da linha central de Y
|
410×490mm
|
|
Escala móvel da linha central de Z
|
10mm
|
|
Ângulo da rotação da linha central de Z
|
0~360°
|
|
Sistema de controlo
|
Software operacional
|
Sistema encaixado de HRM
|
|
Formato de arquivo compatível
|
CSV, TXT. arquivo do formato
|
|
Modo de programação
|
Apoio em linha e autônomo
|
|
Parâmetro básico
|
Pressão de ar
|
0.4mpa (a bomba incorporado)
|
|
O grau do vácuo
|
-92kPa
|
|
armazenamento
|
8G
|
|
Poder
|
150W
|
|
Fonte de alimentação
|
AC220V±10% 50Hz
|
|
Tamanho do alimentador
|
L235×W700×H245 milímetro
|
|
Tamanho da máquina
|
L800×W780×H380 milímetro
|
|
Peso líquido
|
56kg
|
|
Peso de efetivação
|
85kg
|
Vantagem do produto
ELEVAÇÃO PODEROSA DO SISTEMA
Apoie os fles da fonte do PWB para converter as coordenadas do arquivo diretamente na produção. Nenhuma necessidade ao completamente outro software de converter
COLADO NA CABEÇA
Cabeça dobro 360 graus, arbitrária. Reunião da rotação do ângulo os componentes minúsculos e o bocal geral integrado da elevada precisão JUKI da montagem de IC
RECONHECIMENTO DUPLO DO PONTO DE MARK
A função do recognition&position com marca dobro. Correção automática: O PWB não é padrão ou a posição não é exata.
LASER POSITIONG
O posicionamento do laser, visual ajusta a coordenada
TESTE DO VÁCUO
O teste de pressão negativa do vácuo, automático arremessa o material
DISPOSITIVO DE ALIMENTAÇÃO
A licença exclusiva, descascamento automático, conveniente para o dispositivo do alimentador da coleção 27, cumpre a maioria das exigências de montagem
ALIMENTADOR DO TUBO DA VIBRAÇÃO.
Equipado com o alimentador de 5 vibrações. Cumpra as exigências dos muitos produção e montagem de IC
O PAINEL DE CONTROI
painel de controle da exposição do LCD de 7 polegadas, operação fácil
