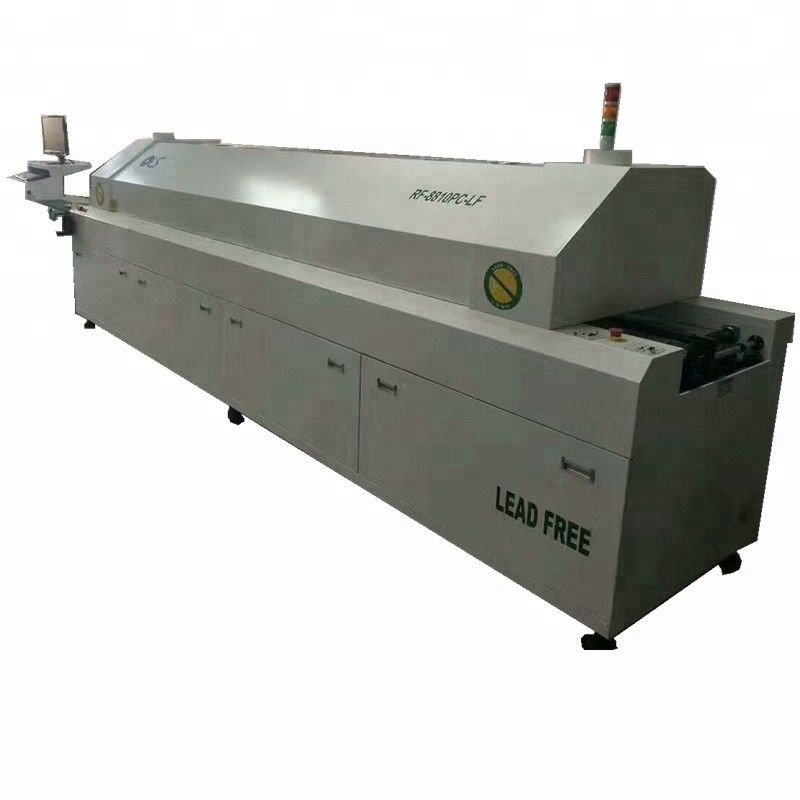

O aquecimento 8 divide a máquina da solda de Reflow
Parâmetros do produto:
|
tipo da pasta da solda do uso
|
Solda sem chumbo/solda ordinária
|
|
Apropriado para tipos de elemento
|
Painel dobro de BGA, de CSP, único/, etc.
|
|
Área de aquecimento
|
superior e abaixo de 8 zonas de aquecimento, e de 2 zonas refrigerando
|
|
Comprimento de aquecimento da zona
|
3100 milímetros
|
|
modo de controle da temperatura
|
Controle do PC + do PLC
|
|
Precisão de controle da temperatura
|
+/- 1 ℃
|
|
A escala do controle de temperatura
|
temperatura ambiente ao ℃ 350
|
|
Desvio transversal da temperatura do PWB
|
<> |
|
O tempo de aquecimento
|
Minuto aproximadamente 20
|
|
transmissão do transporte
|
transmissão da corrente da rede + trilho de guia
|
|
Guia da corrente a vasta gama
|
20 a 300 milímetros
|
|
Largura da correia da rede
|
400 milímetros
|
|
A velocidade da transmissão
|
25 ~ 2000mm/min
|
|
Sentido do transporte do PWB
|
(direita para a esquerda) opcional esquerda para a direita
|
|
fonte de alimentação
|
3 fases, 380 v, 50 hertz
|
|
Poder do começo
|
32kw
|
|
Poder normal do trabalho
|
7 quilowatts
|
|
maneira do vento do transporte
|
Todo o ar quente
|
|
Peso líquido
|
1600 quilogramas
|
|
O tamanho da máquina
|
L4400*H1450*W900mm
|
Características do produto:
Sistema de aquecimento avançado original da longevidade
1. O sistema de aquecimento com eficiência elevada e economia de energia do níquel da Suécia 110 v que lança a tubulação de calor do cabelo, comprimento de onda 4 do pico do poder de radiação um, coopera com o refletor curvado, eficiência térmica alta, elevação rápida da temperatura, estrutura de sistema forçada especial da circulação de ar quente, faz o PWB e os componentes aqueceram-se uniformemente, eliminam completamente de “o efeito sombra”.
2. Adota o relé de circuito integrado Taiwan que yangming a grande saída atual, seguro, seguro, combinada com o controlador de temperatura do controle distorcido, tem monitorado a mudança do valor da temperatura ambiental e do calor, com o dispositivo de aquecimento mínimo do controle do pulso, resposta rápida, garantia +/- 1 ℃, erro de máquina dentro do mais ou menos o ℃ 2, a distribuição da precisão de controle da temperatura da temperatura dentro do sentido do comprimento da distribuição da temperatura nos padrões do IPC.
3. O controle de temperatura adota o controle distorcido importado e o controlador de computação inteligente da precisão do PID, com a operação inteligente do PID, valor calorífico de controlo automático, o aumento distorcido da função de controle ultrapassa e função de inibição e resposta rápida à função externo da mudança do calor, a resposta da velocidade a mais rápida à mudança do calor externo e temperatura através do controle interno para assegurar mais equilibrado.
4. projeto do módulo das tubulações de calor, manutenção conveniente e desmontada.
5. O motor de alta temperatura e de alta velocidade adota Taiwan três, vento lisamente, pouca vibração, de baixo nível de ruído.
6. A fornalha pode estar aberta total, é vantajosa para a câmara de um fogão ou de uma fornalha limpo.
7. Com mau super, temperatura, diagnóstico de falha, som e alarme claro
8. o poder, aquece-se acima rapidamente, da temperatura ambiente à temperatura constante de aproximadamente 15 minutos.
9. o radiador especial de SSR, eficiência do radiador extremamente é melhorado, prolonga sua vida útil eficazmente
10. Usando o sistema de proteção de alta temperatura, a fornalha é feita dos materiais especiais apropriados para a soldadura sem chumbo, soldando a área equipada com o sistema da recuperação do fluxo da resina, para proteger o ambiente.
Sistema de transmissão seguro e estável
1. O sistema de movimentação variável stepless do motor da velocidade de Taiwan STK, linha elétrica regulador stepless da correia da velocidade da velocidade, coopera 1:15 0 redutores da turbina de STK, operação lisa, a velocidade é 200-1800 - ajustável stepless de mm/min, e tem a velocidade linear digital exata das instruções.
2. adote a estrutura independente da roda e o apoio liso, forma um conjunto completo de correia de aço inoxidável da malha, operação lisa, precisão da velocidade pode ser até + 20 mm/min.
Palavra de aço inoxidável especial da correia b da malha, desgaste durável - resistente. Use por muito tempo variante não facilmente.
