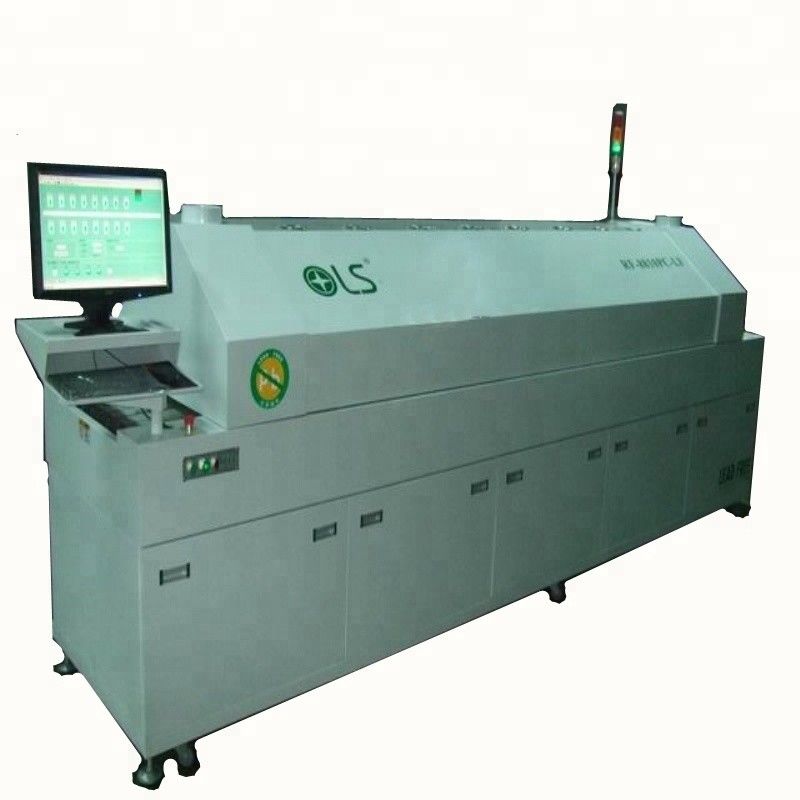

PWB que solda o forno do Reflow de SMT
Características do produto:
1. Todas as zonas de temperatura são aquecidas para cima e para baixo separadamente; circulação de ar quente independente, controle de temperatura independente, precisão de controle da temperatura de cada ± 1 °C. da zona de temperatura.
2. estrutura de aquecimento modular, impedindo eficazmente a influência do fluxo de ar na variação da temperatura, assegurando o aquecimento uniforme dos componentes, desvio lateral 3. <>
da temperatura. O corpo superior da fornalha é aberto pelo levantamento pneumático, que é seguro e seguro para a limpeza fácil da fornalha.
4. tipo de aquecimento fonte do fio do níquel-níquel especial da longa vida de calor, com suficiente poder e aquecimento rápido, da temperatura ambiente à temperatura constante menos de 20 minutos.
5. Adota a movimentação direta de alta velocidade importada de motor de ar para realizar o ciclo térmico, a vibração de baixo nível de ruído, baixa e a eficiência de ciclo térmica alta.
6. adote o produto industrial do controle do PLC superior e abaixe o controle de máquina, com estabilidade de primeira classe.
7. Tem um sistema de transmissão síncrona dobro para a correia da corrente e da malha do trilho e um sistema de lubrificação.
8. O trilho de guia é feito da liga de alumínio de alta qualidade especial com dureza alta e deformação e elevada precisão de grande resistência, pequenas.
9. Com a função da proteção do interruptor do atraso para impedir a deformação das peças da transmissão devido a refrigerar desigual.
10. Tem a função da proteção do sem energia para assegurar a saída normal da placa do PWB após a falha de energia sem dano.
11. Com som excedente da temperatura e sistema de travagem claro do alarme e da emergência.
12. Relação da operação do MMI do chinês simplificado e tradicional e controle do software da inteligência artificial, facilitando extremamente o uso do usuário
13. Curva em linha completa do teste da temperatura e funções da análise, do armazenamento, do aviso e de impressão.
14. Módulo dedicado da aquisição da temperatura com elevada precisão e velocidade rápida, com compensação da junção fria.
15. Projeto dobro da zona refrigerando para a solda sem chumbo do processo.
16. Com função programada da parada programada automática.
17. Unidade da recuperação do fluxo, nenhum projeto do filtro, estendendo eficazmente o ciclo de limpeza da fornalha.
Parâmetros do produto:
|
tipo da pasta da solda do uso
|
Solda sem chumbo/solda ordinária
|
|
Apropriado para tipos de elemento
|
Painel dobro de BGA, de CSP, único/, etc.
|
|
Área de aquecimento
|
superior e abaixo de 8 zonas de aquecimento, e de 2 zonas refrigerando
|
|
Comprimento de aquecimento da zona
|
3100 milímetros
|
|
modo de controle da temperatura
|
Controle do PC + do PLC
|
|
Precisão de controle da temperatura
|
+/- 1 ℃
|
|
A escala do controle de temperatura
|
temperatura ambiente ao ℃ 350
|
|
Desvio transversal da temperatura do PWB
|
<> |
|
O tempo de aquecimento
|
Minuto aproximadamente 20
|
|
transmissão do transporte
|
transmissão da corrente da rede + trilho de guia (opcional)
|
|
Guia da corrente a vasta gama
|
20 a 300 milímetros
|
|
Largura da correia da rede
|
400 milímetros
|
|
A velocidade da transmissão
|
25 ~ 2000mm/min
|
|
Sentido do transporte do PWB
|
(direita para a esquerda) opcional esquerda para a direita
|
|
fonte de alimentação
|
3 fases, 380 v, 50 hertz
|
|
Poder do começo
|
32 quilowatts
|
|
Poder normal do trabalho
|
7 quilowatts
|
|
maneira do vento do transporte
|
Todo o ar quente
|
|
Peso líquido
|
1600 quilogramas
|
|
O tamanho da máquina
|
L4400*H1450*W900mm
|
