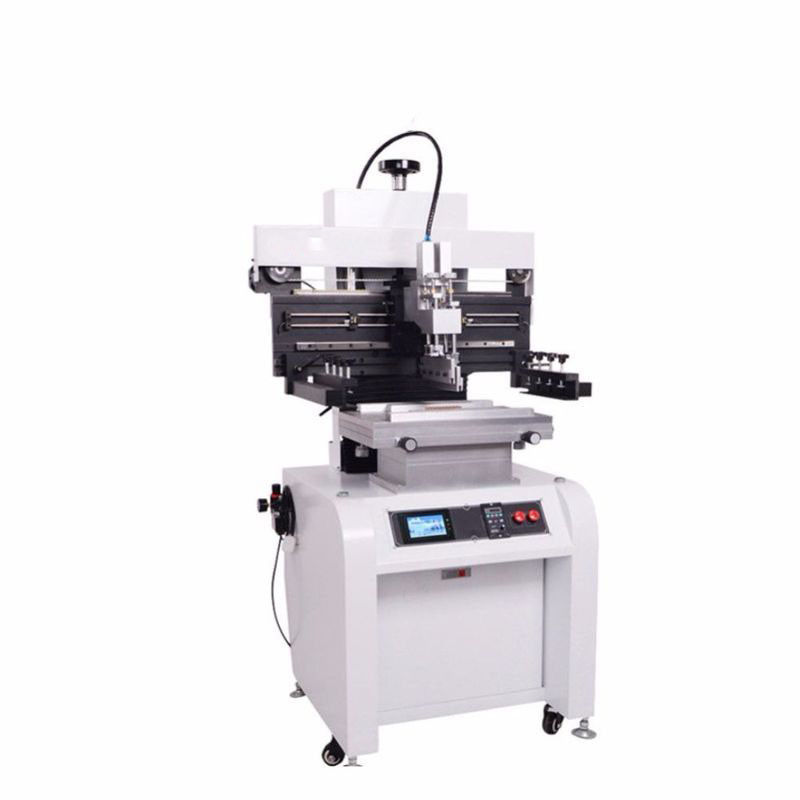

Impressora semi auto do estêncil da pasta da solda
Introdução de produto:
1. Usando o trilho de guia da precisão e o motor da importação para conduzir a conversão do assento da lâmina, a impressão, e a precisão alta.
2. Imprimir o raspador pode girar 45 graus fixados acima, estêncil imprimindo fácil e limpeza e substituição do rodo de borracha.
3. O bloco do raspador pode ser ajustado antes e depois da lâmina, para escolher a posição imprimindo direita.
4. Combinado com uma moldura do vidro de originais da impressão do sulco e um PIN fixo, a instalação fácil e ajuste, para a única, impressão tomada partido dobro.
5. Maneira da edição de escola de mover uma malha de aço, combinada com impresso (PWB), X, Y, ajuste fino de Z. Conveniente.
6. Pode ser ajustado a de sentido único e a em dois sentidos, uma variedade de métodos imprimir.
7. Com a função de contagem automática para facilitar a produção de estatísticas da saída.
8. O ângulo de lâmina ajustável, lâmina de aço, o raspador de borracha é apropriado.
9. O tela táctil com uma função da poupança de tela, o tempo pode ser ajustado para proteger a vida do tela táctil.
10. A exposição da velocidade de impressão, pode ser ajustada.
|
Parâmetros técnicos
|
|
Função
|
Esta unidade é usada para imprimir a pasta da solda na placa do PWB
|
|
Imprimindo tamanhos da tabela
|
300×400mm (ou personalizado)
|
|
O tamanho de quadro
|
370×470mm, 420×520mm, 550×650mm
|
|
Tamanho do PWB
|
50x50~300×400mm
|
|
Espessura do PWB
|
0.2 - 5.0mm
|
|
Posição de impressão fixa
|
PWB exterior ou Pin Positioning
|
|
Ajustar-se da base de assentamento
|
Parte dianteira/Back±10mm R/L±10mm
|
|
Imprimindo a precisão
|
±0.02mm
|
|
Precisão repetitiva
|
±0.05mm
|
|
Afastamento mínimo
|
0.35mm
|
|
Pressão de ar
|
4-6Kgf/Cm2
|
|
Fonte de alimentação
|
220V 50/60Hz 100W
|
|
Especificações
|
|
Modelo No
|
HR-1068
|
HR-1068A
|
HR-1068B
|
HR-1068C
|
|
Tamanho do PWB (L×W)~ (L×W) milímetro
|
(50x50) ~ (300x400)
|
(50x50) ~ (300x600)
|
(50x50) ~ (300x1200)
|
(50x50) ~ (300x1500)
|
|
Mm~ de aço do tamanho de malha (L×W) (L×W) milímetro
|
(370x470~ (550x650)
|
(370x470) ~ (550x850)
|
(370x470~ (550x1450)
|
(370x470) ~ (550x1750)
|
|
Imprimindo os tamanhos da tabela (L×W) milímetro
|
300×400
|
300×650
|
300×1250
|
400×1550
|
|
Tamanho da máquina (L×W×H) milímetro
|
860×760×1700
|
1060×760×1700
|
1660×760×1700
|
1960×760×1700
|
|
Peso
|
260kg
|
300kg
|
340kg
|
380kg
|
