Linha pequena da fabricação de SMT
1. impressora do estêncil da elevada precisão:
| Tamanho da tabela de trabalho |
300*400mm |
| Tamanho da cópia |
250*400mm |
| Tamanho de quadro líquido máximo |
370*470mm |
| Maneira da impressora |
manual |
| Espessura das carcaças |
0-80mm |
| A bancada para ajustar o volume |
10mm, ajuste horizontal do ângulo |
| Imprimindo a altura da plataforma |
220mm |
| precisão repetida |
±0.01mm |
| encontre o modo |
Avaliação de desempenho ou forma do furo |
| Dimensão |
540*370*350 milímetro |
| Tamanho de embalagem |
660*500*280mm |
| Peso |
NW.21Kg GW.22Kg |
2. máquina da picareta e do lugar (trabalho com PC externo)
| Área do PWB |
10mm*10mm - 355mm*355mm |
| Curso da linha central de X Y |
420*460mm |
| Escala móvel da linha central de Z |
15mm |
| Cabeças da colocação |
2pcs |
| Alimentadores |
8mm=22pcs, 12mm=4pcs, 16mm=2pcs, 24mm=1pcs,
Parte dianteira IC tray=14pcs, bandeja definida pelo utilizador de IC
|
| Sistema da visão |
Câmeras duplas (acima & para baixo câmeras) |
| Movimentação |
O sistema de movimentação servo deslizante do controle de circuito fechado, certifica-se nunca perder a etapa |
| Detecção do auto-retorno da linha central de Z |
Sim, impeça a quebra dos bocais |
| Puxe o auto-retorno do pino |
Sim, impeça para puxar a quebra do pino |
| Escapamento do método de detecção material |
Limpe a detecção, detecção da visão |
| Montando a velocidade |
4000cph (visão fora); 2800cph (visão sobre) |
| Montando a precisão |
±0.025mm |
| Componentes |
0402-5050, CONCESSÃO, QFN, (largura da fita: 8MM, 12MM, 16MM, 24MM) |
| Dimensão da máquina |
L 960mm * W 705mm * H 335mm |
| Bomba de vácuo |
tipo mudo de -92KPA (2pcs, incorporado,) |
| Fonte de ar externo |
Nenhuma necessidade (bomba de vácuo muda incorporado 2pcs da máquina) |
| PC externo |
Sim (software compatível com windows7) |
| Tensão |
220V (110V), 50Hz 60Hz |
| Peso líquido |
65kg |
| Software compatível |
Desenhista de Altium, Protell99SE, ALMOFADAS, Kicad, Eagle, Cadint, cadência Orcad, cadência allegro, PROTEUS. .etc |
3. parâmetro do forno do Reflow (novo atualizado com fã):
Max Area de solda: 20 x 20 cm
Tamanho: 68,4 x 50,4 x 22.5cm
Poder avaliado: 1500W
Período do processo: minuto 1~8
Fonte: AC110V~ AC220V /50 ~60HZ
Imagens como segue:

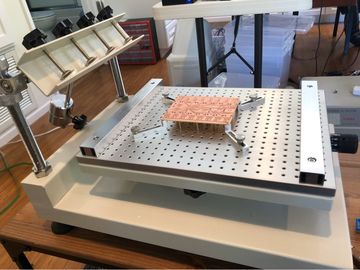

1. impressora do estêncil (elevada precisão)

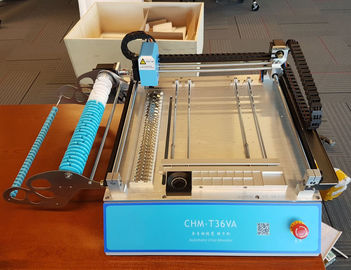

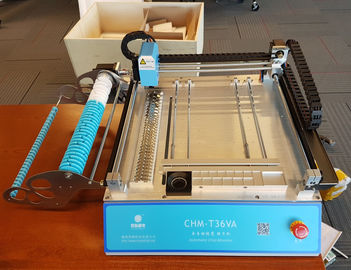

2. máquina da picareta e do lugar com sistema da visão (precise o PC externo)
Vantagens competitivas:
1. Software conveniente, sistema Linux encaixado da máquina, prato principal da indústria muito estável, operação independente, nenhum computador externo da necessidade, operação mais fácil e conveniente.
2. Sistema superior e inferior do CCD de duas câmeras correto a posição do cada componentes muito exatos, especialmente para IC (22*22mm máximos).
3. apoio da máquina todos os tipos diferentes dos componentes, de 0402, 0603 - QFN, assim como fita do corte, tubo IC, ou IC maioria. A máquina pode colocar multi tipos do PWB.
4. Tem o dispositivo elétrico de aperto flexível do PWB, e tem a bandeja feita sob encomenda de IC, alimentador maioria dianteiro de IC, muito conveniente.
5. A visão igualmente pode em segundo ponto da origem da máquina da correção, certifica-se do ponto da origem correto.
6. 2 cabeças 4 cabeças com os bocais precisos altos de Juki com ímã, nenhuma necessidade de desmontar com chave, bocais podem girar o degree~ do ângulo -180 +180 graus. Colocar a altura é ajustável. 4 séries fazem à máquina componentes que máximos a altura é 5mm e 5 serails fazem à máquina a altura máxima são 10mm.
7. pino da tração de 4 máquinas dos serails automaticamente do retorno para evitar os bocais quebrados, pino da tração para não ser colado. máquina 5 de série usando o automóvel pneumático que alimenta, mais velocidade mais rápida do alimentador de Yamaha.
8. a detecção da linha central de Z, cabeça da colocação pode automóvel detectar a altura e o ângulo, auto de volta à origem para impedir todo o liso.
9. o controle de circuito fechado, X, linha central de Y com codificador, motor nunca perde etapas.
10. o PWB calibra por duas câmeras da visão (a máquina automóvel encontrará 2 pontos), altera o offset do PWB. Somente o calirbate 2 pontos, componentes do resto quer a auto correção, calibração pode ser rapidamente e exatamente para o PWB, não precisa de importar-se com o offset, nenhuma necessidade de calcular a entrada.
11. vem com detecção do vácuo, se um componente suga curvado, jogá-lo-á automaticamente para a zona da alimentação, a seguir escolhe um novo para montar outra vez.
12. Vem com detecção da visão, a câmera auto ângulo e lugar componentes corretos na placa do PWB no lugar direito. Se as cabeças que não pegaram componentes, câmera a detectarão e as irã0 para trás escolher outra vez, 3 vezes que não escolhem, máquina alarmar-se-ão e parar-se-ão.
13. Se material que da falta detecção automática, a seguir alarme; após o material da fonte, a seguir continue a trabalhar, nenhuma necessidade de reiniciar.
14. Apoie todo o número de grupo do PWB.
15. Se nenhum arquivo do PWB, ou não usa o software para carregar para fora o arquivo de trabalho, você pode criar um arquivo novo para programar.
16. Vem com ferramenta do converso (versão do PC), editam o arquivo de trabalho no arquivo de trabalho do computador e da carga na máquina pelo porta usb, rápido e conveniente.
17. Única etapa do apoio.

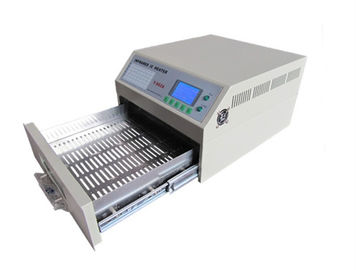

3. forno do Reflow (NOVO TIPO COM FÃ)
