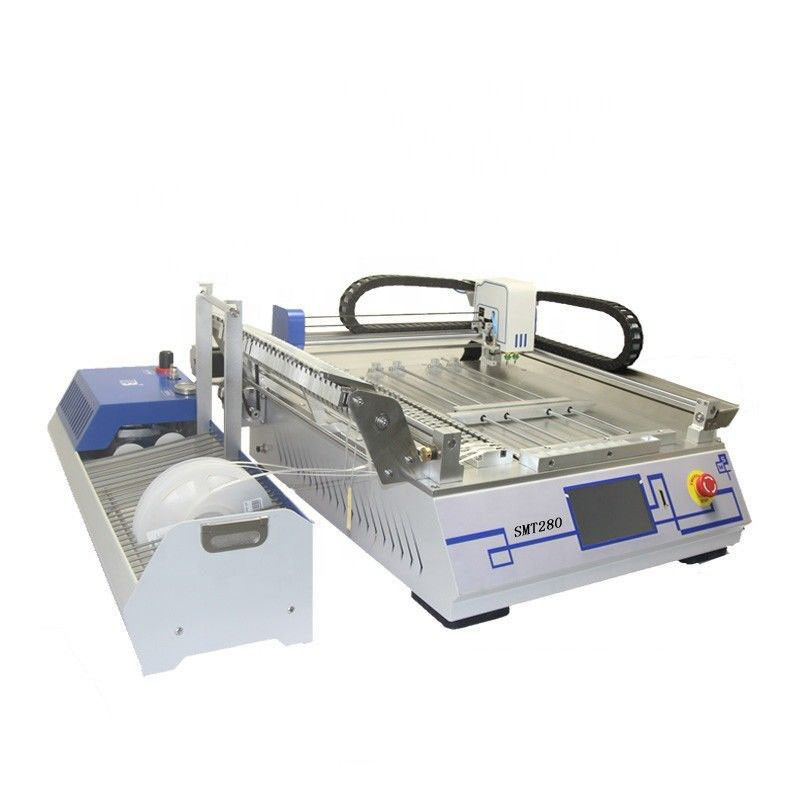

Picareta de SMT e máquina Desktop do lugar
1. especificação
| Montando o número principal |
2 |
| Montando a precisão |
0.025mm |
| Montando o ângulo |
0~360° |
| Velocidade teórica |
7500pcs/h |
| Montagem mountingNormal mountingNormal normal |
6000pcs/h |
| Tipo do bocal |
JUKI |
| Elemento para montar |
0402, 0603, 0805, 1206
0603, 0805, 3014, 5050
ÉBRIO, CONCESSÃO, QFN, BGA, etc.
|
| Tamanho mínimo da carcaça |
10×10 milímetro |
| Tamanho máximo da carcaça |
320×450 milímetro |
| Espessura da carcaça |
≤2mm |
| Correia-tipo alimentador: |
8, 12, 16, 24 milímetros |
| A urdidura da carcaça permitiu o valor |
<1mm> |
| Tipo de alimentadores |
8mm 12mm 16mm 24mm |
| X, escala móvel da linha central de Y |
410×490 milímetro |
| Escala móvel da linha central de Z |
10 milímetros |
| Ângulo da rotação da linha central de Z |
0~360° |
| Software de funcionamento |
Sistema encaixado de HRM |
| Formato de arquivo compatível |
CSV, TXT. arquivo do formato |
| Modo de programação |
Apoio em linha e autônomo |
| Pressão |
0,4 Mpa (bomba interna) |
| Valor do vácuo |
-92kpa |
| Armazenamento |
8G (cartão de Kingston SD) |
| Fonte de alimentação |
AC220V±10% 50Hz |
| Tamanho do alimentador |
L 235 * W 700 * H 245 milímetros |
| Peso |
56kg |
| Tamanho do anfitrião |
L 800 *W 780 * H 380 milímetros |
2. Vantagem do produto
ELEVAÇÃO PODEROSA DO SISTEMA
Apoie os fles da fonte do PWB para converter as coordenadas do arquivo diretamente na produção. Nenhuma necessidade ao completamente outro software de converter
COLADO NA CABEÇA
Cabeça dobro 360 graus, arbitrária. Reunião da rotação do ângulo os componentes minúsculos e o bocal geral integrado da elevada precisão JUKI da montagem de IC
RECONHECIMENTO DUPLO DO PONTO DE MARK
A função do recognition&position com marca dobro. Correção automática: O PWB não é padrão ou a posição não é exata.
LASER POSITIONG
O posicionamento do laser, visual ajusta a coordenada
TESTE DO VÁCUO
O teste de pressão negativa do vácuo, automático arremessa o material
DISPOSITIVO DE ALIMENTAÇÃO
A licença exclusiva, descascamento automático, conveniente para o dispositivo do alimentador da coleção 27, cumpre a maioria das exigências de montagem
ALIMENTADOR DO TUBO DA VIBRAÇÃO.
Equipado com o alimentador de 5 vibrações. Cumpra as exigências dos muitos produção e montagem de IC
O PAINEL DE CONTROI
painel de controle da exposição do LCD de 7 polegadas, operação fácil
3. Estrutura do produto
