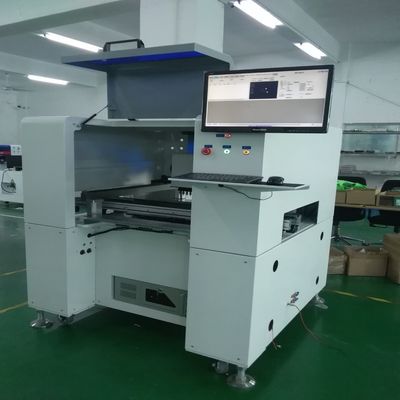

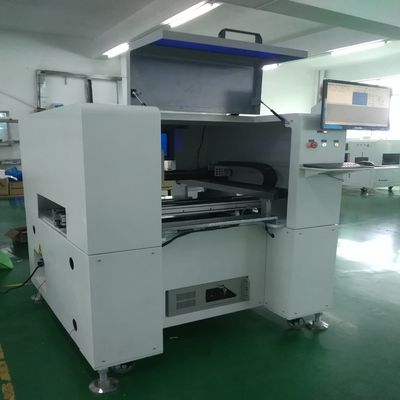

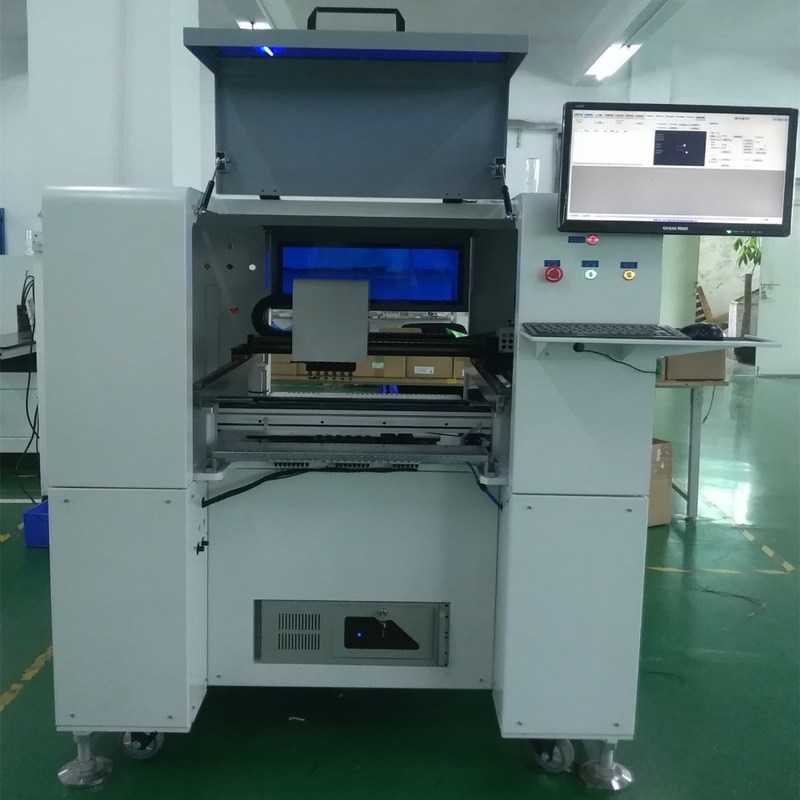

Máquina totalmente automático da montagem do diodo emissor de luz de 6 cabeças para a microplaqueta de IC
Características principais do produto:
1. A plataforma USA o servo motor japonês de panasonic, órbita importada, assegura a precisão da estabilidade e de controle da plataforma móvel.
2. O X, linha central de Y adota a movimentação servo de panasonic, com guia linear importado, assegura o remendo da elevada precisão, alta velocidade, a estabilidade do de primeira classe.
3. trabalho de abertura do cargo de alta velocidade de 4 grupos ao mesmo tempo, para melhorar extremamente o desempenho do equipamento. Sob a cabeça da sução para adotar o trilho de guia importado, a elevada precisão e a durabilidade longa.
4. Fácil compreender a maneira de programação gráfica, para melhorar extremamente a conveniência da operação, auxiliar visual automático que posiciona o posicionamento, exato, conveniente.
5. A seleção de uma variedade de batcher, pode satisfazer a exigência de componentes de empacotamento diferentes do diodo emissor de luz de SMT.
6. Controlado pelo computador de controle industrial + controlador especial independente, estabilidade de sistema, operação simples, fácil aprender.
7. As coordenadas poderosas do software, da programação usando a exposição numérica e gráfica, a correção coordenada e a mudança são convenientes, o processo de produção de progresso do remendo da exposição gráfica e os componentes, subsídio são convenientes.
8. O software USA o sistema de banco de dados, tipos diferentes de programação do PWB pode ser armazenado, a chamada conveniente, uma programação de produtos novos, chamando para a vida.
9. A plataforma, a linha central de Y, a linha central de X pode ser manualmente movimento, ajuste da velocidade da livre circulação, realiza que o ponto arbitrário pode manualmente chegar, programação conveniente.
10. O sistema de detecção importado da pressão negativa, à detecção exata de material da absorção, impede eficazmente o escapamento do material, extrator.
11. Um gerador da pressão negativa com vida útil incorporado, de baixo nível de ruído, longa, constante da pressão do vácuo.
12. A configuração padrão: 1 grupo de computador de controle industrial, abrindo quatro grupos, bocal 12 da sução;
13. Opcional: parte externa dos matchs a 8 milímetros, a 12 milímetros, a 16 milímetros e a 24 alimentadores do yamaha do milímetro; Compressor de ar;
Parâmetros técnicos:
A área a mais grande da placa de circuito | 500×400mm |
Escala movente máxima | Linha central 500mm de X, linha central 400mm de Y |
Escala móvel máxima da linha central de Z | 12mm |
Velocidade típica do remendo | 15000-20000cph |
Velocidade típica do remendo da lente do diodo emissor de luz | 20000cph-35000cph |
A teoria da velocidade máxima do remendo | 35000cph |
precisão do positionaI | ±0.05mm |
Maneira do lugar | Câmera do ponto de Mark + câmera visual de Sony de 6 grupos que posiciona + 1 câmera industrial |
Os componentes podem ser colocados | 0603 acima a 7272 resistores e capacitores, e todos os tipos de 0603 e de 3528, 5050, 5630, 5730, encontram a colocação da microplaqueta da CONCESSÃO, do ÉBRIO, do poder do diodo emissor de luz motorista, placa de motorista, e compatível com todos os tipos de componets de alta potência da microplaqueta SMD, colocação da lente do diodo emissor de luz |
Método de Programm | Programação gráfica do computador + posicionamento visual da câmera |
Alimentador aplicável | 8mm, 12mm, 16mm e 24 tipos alimentador da correia, ou placa da vibração |
Número de alimentador | O padrão colocou os alimentadores 45pcs de 8mm |
bocais | Bocal 504, 505 e 506 de JUKI |
Produto | Tubo fluorescente do diodo emissor de luz, correia da luz suave, movimentação de poder, tubo do corrimão, módulo, exposição e outras aplicações do diodo emissor de luz |
sistema operacional | WINDOWS XP, VITÓRIA 7 |
pressão negativa | Uma fonte de ar externo 0.55MPA |
Poder e taxa | 220V, 50Hz, 1.2KW |
Peso | 1000Kg |
Dimensão | 1300MM (L)*1300MM (W)*1450MM (H) |
