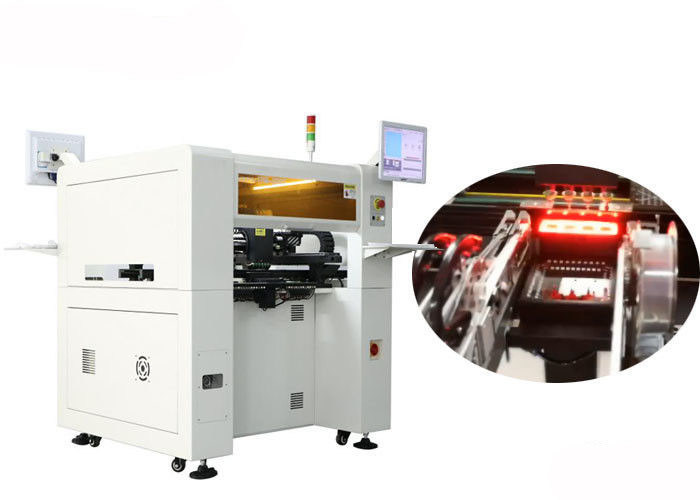

Picareta do PWB de 6 alimentadores das câmeras 46 e máquina de alta velocidade do lugar
Características:

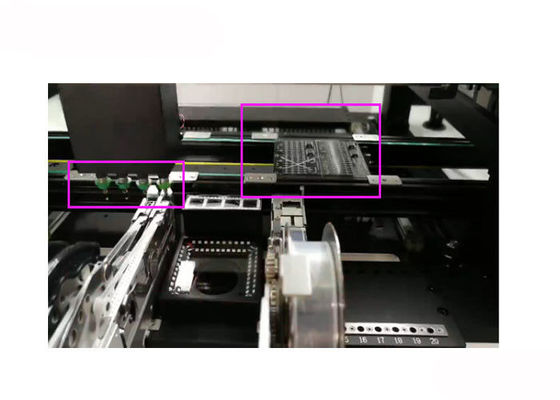

Elevada precisão: Equipado com o 6pcs das câmeras: 1pc de Mark, 1pc da elevada precisão, e 4pcs de câmeras de alta velocidade do reconhecimento, podiam eficazmente montar 0402-5050 componentes, grânulos, diodos, transistor, CONCESSÕES, microplaquetas QFP-256 do passo ≥0.3mm do pino da escala de 45mm*45mm, BGA etc.
Velocidade rápida: a velocidade de montagem máxima: 8000CPH, velocidade de montagem média: 6000CPH.
Estabilidade forte: Servo motor e movimentação de Panasonic, guia linear preciso de TBI, gerador do vácuo de Japão, bocais alto-precisos de JUKI, sistema integrado de alimentação automático e alto-configuração IPC - elevada precisão, estabilidade forte, montagem de 24 horas da promessa estavelmente.
Alto nível da automatização: Equipado com o guia da transmissão, automaticamente as placas precisas da entrada e as placas da saída que conectam ao transporte da inspeção após a montagem. Nenhuma mão de obra da necessidade, melhorando extremamente a eficiência.
Especificação:
| Alimentador não. |
46 (parte dianteira 20, parte traseira 26) |
Peso do produto |
450Kgs |
| Montando as cabeças |
4 (nenhuma necessidade de mudar o bocal) |
Trilho de guia da movimentação de XYZ |
Trilho de guia em linha reta resistente da elevada precisão de TBI |
| Poder médio |
600W |
| Posicionando a precisão |
0.01mm |
Sistema de movimentação do movimento |
Motorista de alta velocidade do DPS de Panasonic |
| Escala de proteção do bocal |
5.0mm |
Sistema operacional |
Apoio Windows XP, sistema operacional Win7 |
| Fonte de alimentação |
220V, 50Hz |
Ângulo componente |
0~360°, rotação sincronizada no movimento |
| Ar comprimido |
0.5-0.6Mpa |
Modo de corrida de X/Y |
Aceleração inteligente da curva e enlace linear da retardação |
| Motor de comando |
Servo motor de Panasonic |
| Reconhecimento Method |
4 cabeças reconhecem Synchronously |
Modo da colocação |
Manual, semiautomático, Completo-automático |
| Fonte do vácuo do bocal |
De alta velocidade -fora no gerador do vácuo com dano do vácuo |
Alarme quando abrir a tampa |
Reduzindo a velocidade ou fora de serviço |
| Max Movement Range XY |
556*680mm |
Guia do trilho que ajusta o método |
Manual+Automatic |
| Max Circuit Board Area |
480*300mm |
Método entrado da placa |
Conecte automaticamente a transmissão do carregador e do PWB da posição |
| Linha central Max Movement Range de Z |
20mm |
Exposição visual |
15" 4:3 industrial da relação de exposição de controle, definição 1024*768 |
| Tipo alimentador da correia |
os alimentadores de 8/12/16/24mm colam o alimentador |
Modo de programação |
Programação ponto a ponto, visual, coordenadas do arquivo do PWB que entram, etc. |
| Max Mounting Speed |
8000CPH |
| Velocidade de montagem média |
6000CPH (visual) |
Câmera do reconhecimento nenhuma |
1 câmera do reconhecimento de Mark, 4 câmeras de alta velocidade do reconhecimento, 1 câmera do reconhecimento da elevada precisão |
| Dimensões |
1095*1165*1400mm |
Aplicação:
Apropriado para grânulos de 0402,0603,0805,1206, de lâmpada do diodo emissor de luz, diodos, transistor, ÉBRIO, ≥ 0.03mm QFP do passo do pino da escala de 45*45mm, BZGA etc.
