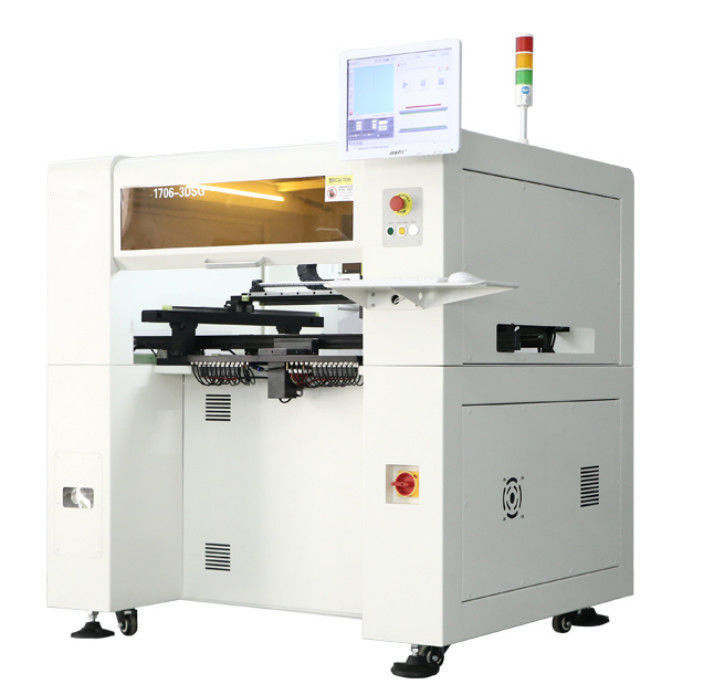

Máquina eletrônica de alta velocidade da montagem de SMT para grânulos da lâmpada do diodo emissor de luz
Vantagens do produto:
1. 8pcs das câmeras: 1pc de Mark, 1pc da elevada precisão, e 6pcs de câmeras de alta velocidade do reconhecimento, para reconhecer synchronously, assegurar eficazmente a velocidade da montagem e a precisão.
2. A movimentação XY usa a haste de moedura importada do parafuso da bola da elevada precisão + guia linear resistente importado, posicionamento rápido, de baixo nível de ruído, elevada precisão.
3. Servo motor e movimentação de Panasonic, guia linear preciso de TBI, gerador do vácuo de Japão, bocais alto-precisos de JUKI, sistema integrado de alimentação automático e alto-configuração IPC - elevada precisão, estabilidade forte, montagem de 24 horas da promessa estavelmente.
4. Três-seção que transmite a conexão placa-automática da esquerda para a direita (a primeira seção está esperando a montagem, a segunda seção é responsável para a montagem (quando a placa do PWB termina a montagem e a transmite à terceira seção, a primeira seção igualmente recebe a procura para preparar simultaneamente placas novas.), a seção do terço transmite a placa da máquina do p&p ao forno do reflow. Ganhe eficazmente a época de placas transmissoras e para melhorar a eficiência.
Especificação de produto:
|
Alimentador não.
|
60
|
Peso do produto
|
500KGS
|
|
Montando as cabeças
|
6
|
Trilho de guia da movimentação de XYZ
|
Trilho de guia em linha reta resistente da elevada precisão de TBI
|
|
Poder médio
|
600W
|
|
Posicionando a precisão
|
0.01mm
|
Sistema de movimentação do movimento
|
Motorista de alta velocidade do DPS de Panasonic
|
|
Escala de proteção do bocal
|
5.0mm
|
Sistema operacional
|
Apoio Windows XP, sistema operacional Win7
|
|
Fonte de alimentação
|
220V, 50Hz
|
Ângulo componente
|
0~360°, rotação sincronizada no movimento
|
|
Ar comprimido
|
0.5-06Mpa
|
Modo de corrida de X/Y
|
Haste importada do parafuso da bola da elevada precisão de TBI + guia linear resistente importado de TBI
|
|
Motor de comando
|
Servo motor de Panasonic
|
|
Método do reconhecimento
|
Seis cabeças reconhecem synchronously
|
Mark Point Positioning
|
Automatização completa
|
|
Fonte do vácuo do bocal
|
De alta velocidade -fora no gerador do vácuo com dano do vácuo
|
Alarme inteligente
|
Correção automática e suplemento, alarme quando falta dos materiais
|
|
Área máxima da placa de circuito
|
650x370mm
|
Método entrado da placa
|
Três-seção que transmite a conexão placa-automática da esquerda para a direita, posicionamento automático da transmissão do PWB
|
|
Escala de movimento máxima XY
|
700x619mm
|
|
Escala de movimento máxima da linha central de Z
|
20mm
|
Exposição visual
|
15" 4:3 industrial da relação de exposição de controle, definição 1024X768
|
|
Tipo alimentador da correia
|
alimentadores de 8/12/16/24mm, alimentador da vara, microplaqueta do tubo
|
Modo de programação
|
Programação ponto a ponto, programação visual, de arquivo do PWB coordenadas que entram, etc.
|
|
Máximo Montagem Velocidade
|
13000CPH
|
|
Velocidade de montagem média
|
10000CPH (visual)
|
Câmera do reconhecimento não.
|
1 câmera do reconhecimento de Mark, 6 câmeras de alta velocidade do reconhecimento, 1 câmera do reconhecimento da elevada precisão
|
|
Dimensões
|
1335x1230x1420mm
|
|
Escala de montagem aplicável: Apropriado para 0201, 0402, 0603, 0805, 1206, de lâmpada do diodo emissor de luz grânulos, diodos, transistor, ÉBRIO, passo ≥0.3mm QFP do pino da escala de 40mm*40mm, BGA etc.
|
