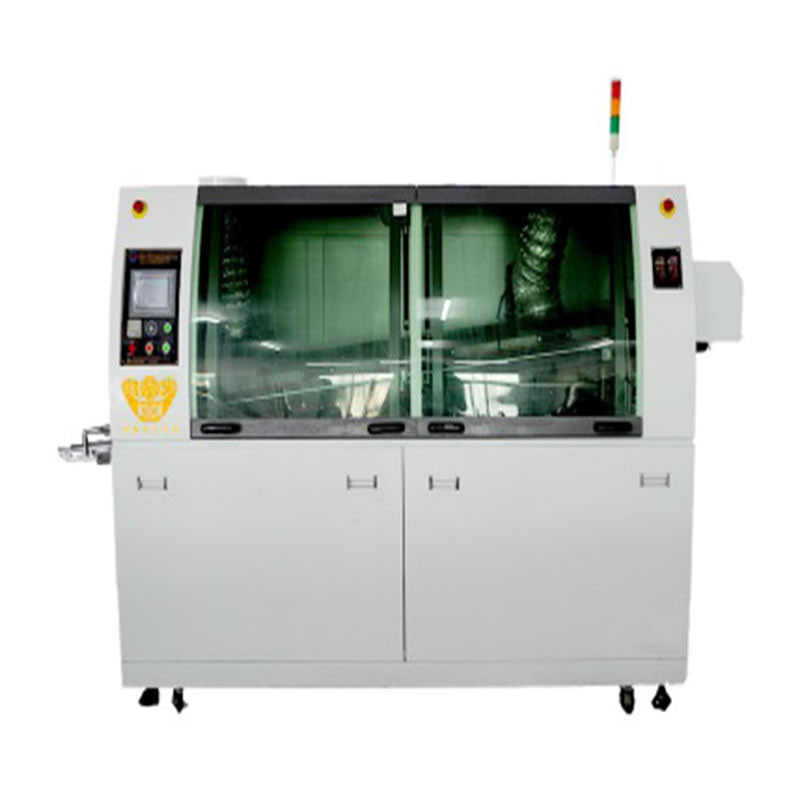

Máquina de solda de alta velocidade de SMT do ar quente para a solda do mergulho
|
Parâmetros técnicos da máquina
|
|
Largura ajustável da placa do PWB
|
Max.50-300mm
|
Max.50-350mm
|
|
Altura do transporte da placa do PWB
|
750±50mm
|
|
Velocidade de transporte da placa do PWB
|
0-2000mm/Min
|
|
Ângulo do transporte da placa do PWB (ângulo de solda)
|
Padrão 5,5 graus fixo: +0,5 graus ajustáveis ou -0,5 graus
|
|
Sentido do transporte da placa do PWB
|
L→R/R→L (opção)
|
|
Limite componente da altura no PWB
|
Max.80mm-120mm
|
|
Comprimento da zona de pré-aquecimento
|
1500mm
|
|
Número de zonas de pré-aquecimento
|
3 segmentos
|
|
método de aquecimento
|
Ar quente
|
|
Número de zonas refrigerando
|
1pcs
|
|
Poder de fornalha da lata
|
7kw
|
|
Índice da lata da fornalha da lata
|
280KG
|
330KG
|
|
Temperatura da fornalha da lata
|
Sala temperature~300℃
|
|
Método de controle da temperatura
|
P.I.D+SSR
|
|
Modo de controle da máquina
|
Siemens controle de módulo da temperatura do PLC + do Siemens
|
|
fonte de alimentação
|
sistema 380V do fio da 3-fase 5
|
|
Começando o poder
|
7kw máximo
|
|
Suprimento de ar
|
0.3-0.6Mpa
|
|
Dimensões
|
L3200×W1300×H1650MM
|
|
Sistema movente do bocal de pulverizador
|
Conduzido pelo motor deslizante, a velocidade movente é média, estável e segura
|
|
Modo de controle da temperatura
|
O módulo da aquisição da temperatura de Siemens, controle de temperatura do PID é sistema de detecção exato e seguro, importado do par termoelétrico, com função anormal do alarme do par termoelétrico.
|
|
Modo do ajuste
|
Ajuste manual
|
|
Ajuste manual
|
Motor 90W regulamentar da velocidade stepless da conversão de frequência de Japão Matsushita com dispositivo de proteção do limitador da sobrecarga
|
Características do produto:
1. Projeto linear do corpo, usando a tecnologia do pulverizador, bonito e durável.
2. Seção separada do pré-aquecimento de três 1,5 m, todo o pré-aquecimento do ar quente, com dispositivo da compensação dos projetores, o PWB para obter bons resultados de solda.
3. o Patente-tipo liga do titânio fundiu a corrente da garra, lata da não-vara, nunca deformação, longa vida.
4. Durante todo a janela de observação para a operação e manutenção fácil.
5. fogão da lata na pior, com auto e ajuste manual. O uso do projeto traseiro impedir o emprego errado danifica a máquina.
6. equipado com um módulo refrigerando, o módulo da compensação de temperatura, apropriados para a solda sem chumbo e as uma variedade de exigências do processo.
7. A invenção a mais atrasada do gerador ultra-liso, ultra filtrado da fonte, enfraqueceu significativamente o fluxo do fluxo de choque e a turbulência dentro da produção da lata, estábulo da onda da lata, oxidação é reduzida extremamente, manutenção é simples.
8. projeto modular com mecanismo de movimentação da precisão, movimentação exata, longa vida, manutenção fácil.
9. o dispositivo do pulverizador da resina pode ser retirado, e removível, fácil de limpar e manter.
10. o dispositivo isolado do pulverizador, emanações do fluxo do canal de ar da exaustão dedicou.
11. os parâmetros poderosos da função de biblioteca, vários tipos de parâmetros de processo do PWB podem ser funcionamento por encomenda invocado.
12. Um sistema de controlo de computador industrial profissional para assegurar a confiança e a estabilidade.
13. O usuário pode ajustar os parâmetros da data, do tempo e da temperatura para o agulheiro automático.
14. Falha de sistema do autodiagnóstico, mau funcionamento automaticamente, pesquisando defeitos perguntas a qualquer hora.
15. A temperatura de aquecimento usando o controle de circuito fechado do PID, controle de temperatura é estável e segura.
16. Sistema de pulverizador do laço do seguimento automático, largura do pulverizador e tempo do pulverizador ajustar, e pulverizar como necessário estender adiantado o grupo do tempo e.
17. Sobre automaticamente da placa da onda, para minimizar a quantidade de óxido da lata.
18. Sistema de transporte com limitadores da força + limitando o dispositivo de proteção dobro da embreagem.
19. Procurar um caminho mais curto e sistema de proteção da sobrecarga.
20. Controle de circuito fechado do sistema de transporte. Velocidade variável, controle preciso do pré-aquecimento do PWB e tempo de soldadura.
