Vantagens do produto
1. O worktable de mármore aumenta a precisão mecânica da estabilidade e da colocação, assegura-se de que o mecanismo nunca se deforme, e melhora-se a vida do parafuso e do motor da bola.

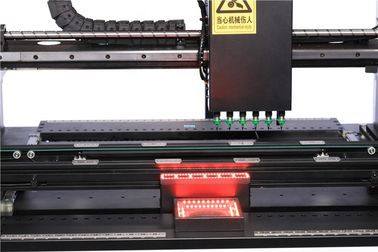

2. 8pcs das câmeras: 1pc de Mark, 1pc da elevada precisão, e 6pcs de câmeras de alta velocidade do reconhecimento, para reconhecer synchronously, assegurar eficazmente a velocidade da montagem e a precisão.
3. A movimentação XY usa a haste de moedura importada do parafuso da bola da elevada precisão + guia linear resistente importado, posicionamento rápido, de baixo nível de ruído, elevada precisão.
4. Servo motor e movimentação de Panasonic, guia linear preciso de TBI, gerador do vácuo de Japão, bocais alto-precisos de JUKI, sistema integrado de alimentação automático e alto-configuração IPC - elevada precisão, estabilidade forte, montagem de 24 horas da promessa estavelmente.
5. Três-seção que transmite a conexão placa-automática da esquerda para a direita (a primeira seção está esperando a montagem, a segunda seção é responsável para a montagem (quando a placa do PWB termina a montagem e a transmite à terceira seção, a primeira seção igualmente recebe a procura para preparar simultaneamente placas novas.), a seção do terço transmite a placa da máquina do p&p ao forno do reflow. Ganhe eficazmente a época de placas transmissoras e para melhorar a eficiência.
Especificações da máquina da picareta e do lugar
| Alimentador não. |
60 |
Peso do produto |
500KGS |
| Montando as cabeças |
6 |
Trilho de guia da movimentação de XYZ |
Trilho de guia em linha reta resistente da elevada precisão de TBI |
| Poder médio |
600W |
| Posicionando a precisão |
0.01mm |
Sistema de movimentação do movimento |
Motorista de alta velocidade do DPS de Panasonic |
| Escala de proteção do bocal |
5.0mm |
Sistema operacional |
Apoio Windows XP, sistema operacional Win7 |
| Fonte de alimentação |
220V, 50Hz |
Ângulo componente |
0~360°, rotação sincronizada no movimento |
| Ar comprimido |
0.5-06Mpa |
Modo de corrida de X/Y |
Haste importada do parafuso da bola da elevada precisão de TBI + guia linear resistente importado de TBI |
| Motor de comando |
Servo motor de Panasonic |
| Método do reconhecimento |
Seis cabeças reconhecem synchronously |
Mark Point Positioning |
Automatização completa |
| Fonte do vácuo do bocal |
De alta velocidade -fora no gerador do vácuo com dano do vácuo |
Alarme inteligente |
Correção automática e suplemento, alarme quando falta dos materiais |
| Área máxima da placa de circuito |
650x370mm |
Método entrado da placa |
Três-seção que transmite a conexão placa-automática da esquerda para a direita, posicionamento automático da transmissão do PWB |
| Escala de movimento máxima XY |
700x619mm |
| Escala de movimento máxima da linha central de Z |
20mm |
Exposição visual |
15" 4:3 industrial da relação de exposição de controle, definição 1024X768 |

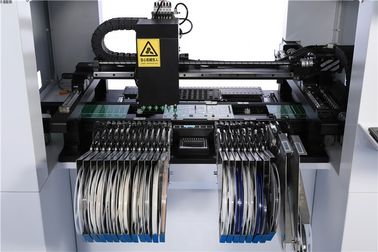

| Tipo alimentador da correia |
alimentadores de 8/12/16/24mm, alimentador da vara, microplaqueta do tubo |
Modo de programação |
Programação ponto a ponto, programação visual, de arquivo do PWB coordenadas que entram, etc. |
| Máximo Montagem Velocidade |
13000CPH |
| Velocidade de montagem média |
10000CPH (visual) |

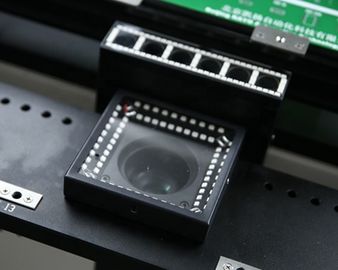

Câmera do reconhecimento não. |
1 câmera do reconhecimento de Mark, 6 câmeras de alta velocidade do reconhecimento, 1 câmera do reconhecimento da elevada precisão |
| Dimensões |
1335x1230x1420mm |
| Worktable |
Velocidade, precisão e estabilidade de mármore do aumento do worktable |
| Escala de montagem aplicável: Apropriado para 0201, 0402, 0603, 0805, 1206, de lâmpada do diodo emissor de luz grânulos, diodos, transistor, ÉBRIO, passo ≥0.3mm QFP do pino da escala de 40mm*40mm, BGA etc. |
Aplicação das especificações da máquina da picareta e do lugar
| Área de aplicação |
Indústria da aplicação |
| Empreendimento pessoal |
Indústria do dispositivo elétrico do agregado familiar |
| Impermeabilização do laboratório |
Eletrônica automotivo |
| Produção em massa |
Movimentação de poder |
| Processamento do terceiro |
Iluminação do diodo emissor de luz |
| Personalização do R&D |
Instrumentos e medidores da segurança |
| Científico & pesquisa |
Controle inteligente |
| Ensino eficiente |
Produtos eletrónicos de consumo |
| |
Rede da logística |
| |
Indústria militar |
Os bocais estruturam e modelos
