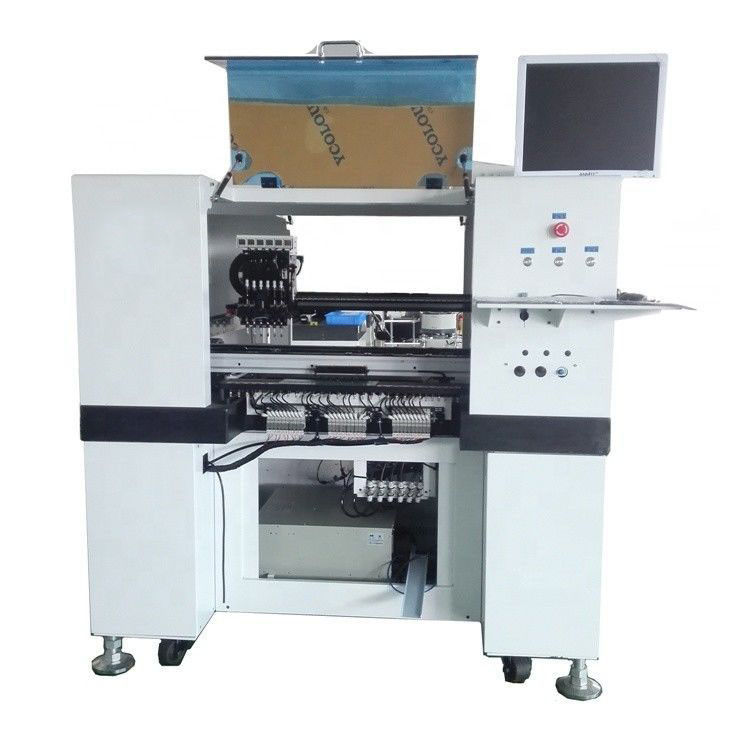

Máquina Multifunction da montagem do diodo emissor de luz da elevada precisão de 12 bocais
Produto feature0s principal:
1. A plataforma USA o servo motor japonês de panasonic, órbita importada, assegura a precisão da estabilidade e de controle da plataforma móvel.
2. O X, linha central de Y adota a movimentação servo de panasonic, com guia linear importado, assegura o remendo da elevada precisão, alta velocidade, a estabilidade do de primeira classe.
3. trabalho de abertura do cargo de alta velocidade de 4 grupos ao mesmo tempo, para melhorar extremamente o desempenho do equipamento. Sob a cabeça da sução para adotar o trilho de guia importado, a elevada precisão e a durabilidade longa.
4. fácil compreender a maneira de programação gráfica, para melhorar extremamente a conveniência da operação, auxiliar visual automático que posiciona o posicionamento, exato, conveniente.
5. A seleção de uma variedade de batcher, pode satisfazer a exigência de componentes de empacotamento diferentes do diodo emissor de luz de SMT.
6. controlado pelo computador de controle industrial + controlador especial independente, estabilidade de sistema, operação simples, fácil aprender.
7. as coordenadas poderosas do software, da programação usando a exposição numérica e gráfica, a correção coordenada e a mudança são convenientes, o processo de produção de progresso do remendo da exposição gráfica e os componentes, subsídio são convenientes.
8. O software USA o sistema de banco de dados, tipos diferentes de programação do PWB pode ser armazenado, a chamada conveniente, uma programação de produtos novos, chamando para a vida.
9. A plataforma, a linha central de Y, a linha central de X pode ser manualmente movimento, ajuste da velocidade da livre circulação, realiza que o ponto arbitrário pode manualmente chegar, programação conveniente.
10. importou o sistema de detecção da pressão negativa, à detecção exata de material da absorção, impedem eficazmente o escapamento do material, extrator.
11. Um gerador da pressão negativa com vida útil incorporado, de baixo nível de ruído, longa, constante da pressão do vácuo.
12. A configuração padrão: 1 grupo de computador de controle industrial, abrindo quatro grupos, bocal 12 da sução;
13. Opcional: parte externa dos matchs a 8 milímetros, a 12 milímetros, a 16 milímetros e a 24 alimentadores do yamaha do milímetro; Compressor de ar;
Parâmetros técnicos:
|
A área a mais grande da placa de circuito
|
500×400mm
|
|
Escala movente máxima
|
Linha central 500mm de X, linha central 400mm de Y
|
|
Escala móvel máxima da linha central de Z
|
12mm
|
|
Velocidade típica do remendo
|
15000-20000cph
|
|
Velocidade típica do remendo da lente do diodo emissor de luz
|
20000cph-35000cph
|
|
A teoria da velocidade máxima do remendo
|
35000cph
|
|
precisão do positionaI
|
±0.05mm
|
|
Maneira do lugar
|
Câmera do ponto de Mark + câmera visual de Sony de 6 grupos que posiciona + 1 câmera industrial
|
|
Os componentes podem ser colocados
|
0603 acima a 7272 resistores e capacitores, e todos os tipos de 0603 e de 3528, 5050, 5630, 5730, encontram a colocação da microplaqueta da CONCESSÃO, do ÉBRIO, do poder do diodo emissor de luz motorista, placa de motorista, e compatível com todos os tipos de componets de alta potência da microplaqueta SMD, colocação da lente do diodo emissor de luz
|
|
Método de Programm
|
Programação gráfica do computador + posicionamento visual da câmera
|
|
Alimentador aplicável
|
8mm, 12mm, 16mm e 24 tipos alimentador da correia, ou placa da vibração
|
|
Número de alimentador
|
O padrão colocou os alimentadores 45pcs de 8mm
|
|
bocais
|
Bocal 504, 505 e 506 de JUKI
|
|
Produto
|
Tubo fluorescente do diodo emissor de luz, correia da luz suave, movimentação de poder, tubo do corrimão, módulo, exposição e outras aplicações do diodo emissor de luz
|
|
sistema operacional
|
WINDOWS XP, VITÓRIA 7
|
|
pressão negativa
|
Uma fonte de ar externo 0.55MPA
|
|
Poder e taxa
|
220V, 50Hz, 1.2KW
|
|
Peso
|
1000Kg
|
|
Dimensão
|
1300MM (L)*1300MM (W)*1450MM (H)
|
