Forno infravermelho automático do Reflow de SMT do aquecimento do diodo emissor de luz
Parâmetros técnicos
|
A quantidade de aquecimento da zona
|
upper3/down2
|
|
O comprimento da zona de aquecimento
|
960mm
|
|
O tipo de aquecimento
|
siroco nivelado inteligente e aquecimento infravermelho rápido
|
|
A quantidade da zona refrigerando
|
1
|
|
Largura máxima da placa do PWB
|
300MM
|
|
O sentido da operação
|
esquerda? direito
|
|
Opções da entrega
|
Transmissão líquida de transmission+chain
|
|
A velocidade da correia transportadora
|
0-1600mm/min
|
|
A fonte de alimentação
|
5 linha trifásica 380V 50/60Hz
|
|
Poder máximo
|
4.5KW
|
|
Do aquecimento tempo acima
|
Em torno de 15mins
|
|
Escala do controle de temperatura
|
Sala temperature~300
|
|
Modo de controle da temperatura
|
Controle de circuito fechado do PID
|
|
Precisão de controle da temperatura
|
±3
|
|
Desvio da distribuição da temperatura do PWB
|
±2
|
|
Dimensões totais
|
1450×630×470
|
Característica:
1. Esta máquina usa a tecnologia infravermelha para reforçar o sistema de aquecimento de ar quente, equipado com a estabilidade especial da velocidade do vento da roda de vento do projeto, uniformidade da temperatura para o volume da fonte luminosa nova do diodo emissor de luz, soldadura ininterrupto dos componentes de BGA;
2. A máquina é equipada com a esteira rolante, o sistema de aquecimento da cinco-zona, o independente de cada utilização da zona de temperatura forçada - circulação, o aquecimento independente independente do controle do PID, o superior e o mais baixo, a temperatura da capacidade exata, uniforme, grande da câmara da fornalha de calor, do aquecimento rápido da temperatura ambiente à temperatura de funcionamento menos do que ou do minuto 20 igual;
3. o aquecimento esperto da curva, seleção da curva da grande capacidade, com a curva de oito tecnologias pode cumprir as exigências de todos os tipos de soldar processos;
4. tecnologia do controle programável, a curva pré-ajustada da função de memória, de acordo com sua curva pré-ajustada para automatizar o processo de solda inteiro;
5. medido usar uma temperatura do par termoelétrico, e adiciona um circuito da compensação, a medida da temperatura é mais exata, de modo que a curva seja mais perfeita;
6. A tecnologia inteligente do controle de temperatura do PID, permitindo um controle de temperatura mais exato, nenhuma saída atual alta do contato de relé de circuito integrado da importação pode eficazmente evitar o aquecimento rápido ou ininterrupto. aquecer-se causado pela placa da microplaqueta ou de circuito é danificado, o processo de solda inteiro mais científico e segurança;
7. o sistema de movimentação importado do motor do inversor, PID fechou o controle de velocidade de laço, com 1: redutor importado 150 da turbina, operação lisa, escala de velocidade ajustável 0-1500mm/minuto;
8. Usando a estrutura independente da roda e o nível do cuidado, palavra de aço inoxidável especial da correia B da malha, operação lisa desgaste-resistente durável, velocidade precisa de até mais ou menos 10mm/minuto;
9. zonas refrigerando separadas, para assegurar-se de que a baixa temperatura do PWB quando a placa do exigido;
10. relação homem-máquina amigável, LCD perfeito sem um PC conectado com o processo de aquecimento inteiro duma olhada;
11. a aparência da fortaleza, tamanho compacto, personifica do início ao fim baseado na tecnologia. o Mesa-tipo modo da colocação, assim que você têm mais espaço; as instruções simples, assim que você considerarão.
Componentes principais:
1 Reflow Oven Machine de x
1 cabo de x
1 manual do usuário de x
Nota:
1. A máquina deve ser aterrada.
2. A pessoa responsável da operação.
3. A corrente da movimentação 7 dias mais um lubrificante de alta temperatura.
4. Não coloque perto da máquina atual do reflow dos bens perigosos inflamáveis.
5. Não alcance na máquina de trabalho normal do reflow.
6. Não põe objetos estrangeiros na transmissão em linha.
Manutenção rotineira:
1. Mantenha o armário limpo.
2. Verifique o fã que a luva está fraca.
3. Verifique o fã e o motor elétrico.
4. Há som anormal, verifica o fã que a movimentação é flexível.
5. Verifique para fora se haja uns objetos estrangeiros que obstruem o respiradouro.
6. Verifique a correia de transmissão está demasiado fraco.
7. Verifique se haja caixa sadia anormal da corrente elétrica.
8. Verifique as peças da transmissão são som fraco e anormal.
9. Para verificar a máquina antes de começar a tensão de funcionamento está dentro da escala segura ou é estável, a fim assegurar o funcionamento seguro dos componentes pode ser normal. Igualmente verifique o poder e verifique os vários parâmetros são o mesmos quando a última parada programada. Não permita que a parada programada pare a correia transportadora na máquina está ainda em uma alta temperatura para evitar a correia transportadora em altas temperaturas para acelerar o envelhecimento, ele é o melhor deixar a temperatura da máquina é abaixado outra vez para parar a correia transportadora.
10. Lubrifique a roda da movimentação, com uma mancha de alta temperatura do lubrificante cada dois meses.
11. O funcionamento da máquina a velocidade do motor em um prazo de alta temperatura, seja menos do que adiciona duas vezes por semana a isso o óleo da temperatura da RODA para manter seu funcionamento liso.
12. Limpe o pegajoso e o motor em uma variedade de resíduo nas lâminas, de modo a para não causar procurar um caminho mais curto o envelhecimento ou o fã da queimadura.
13. Quando a máquina usa um sistema de cinco fios trifásico, a máquina deve ser aterrada.

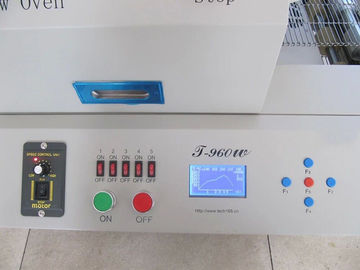

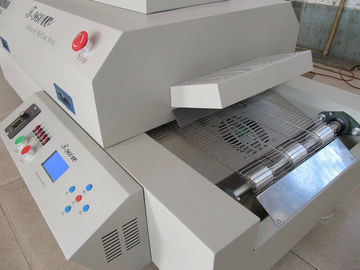

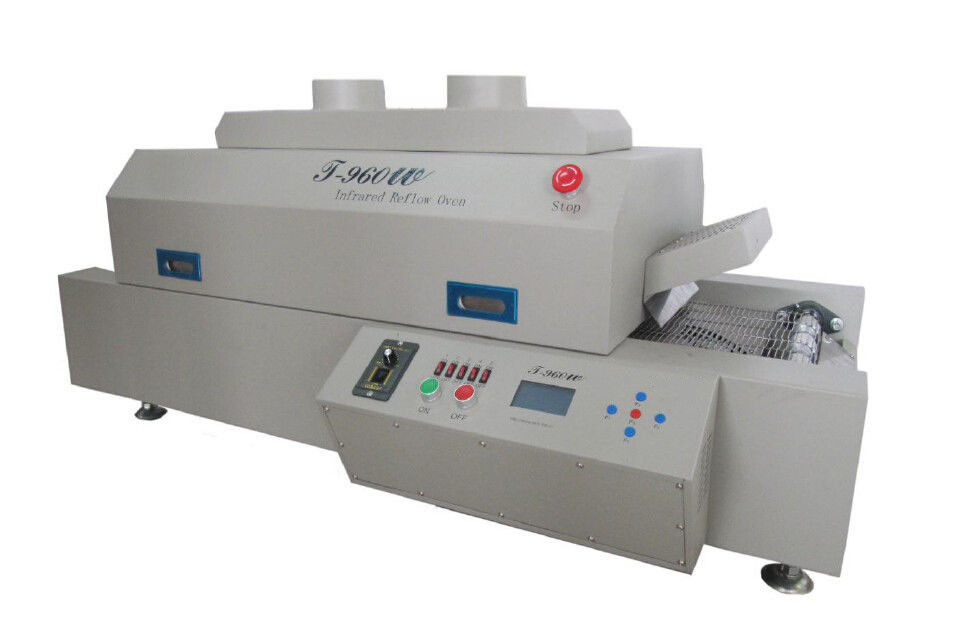

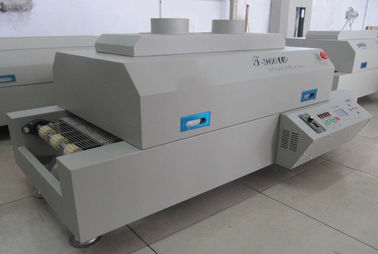

Imagens como segue:
