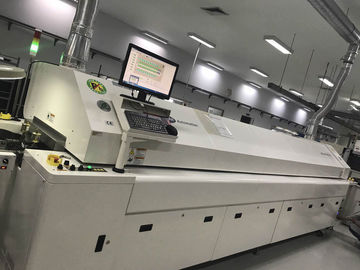

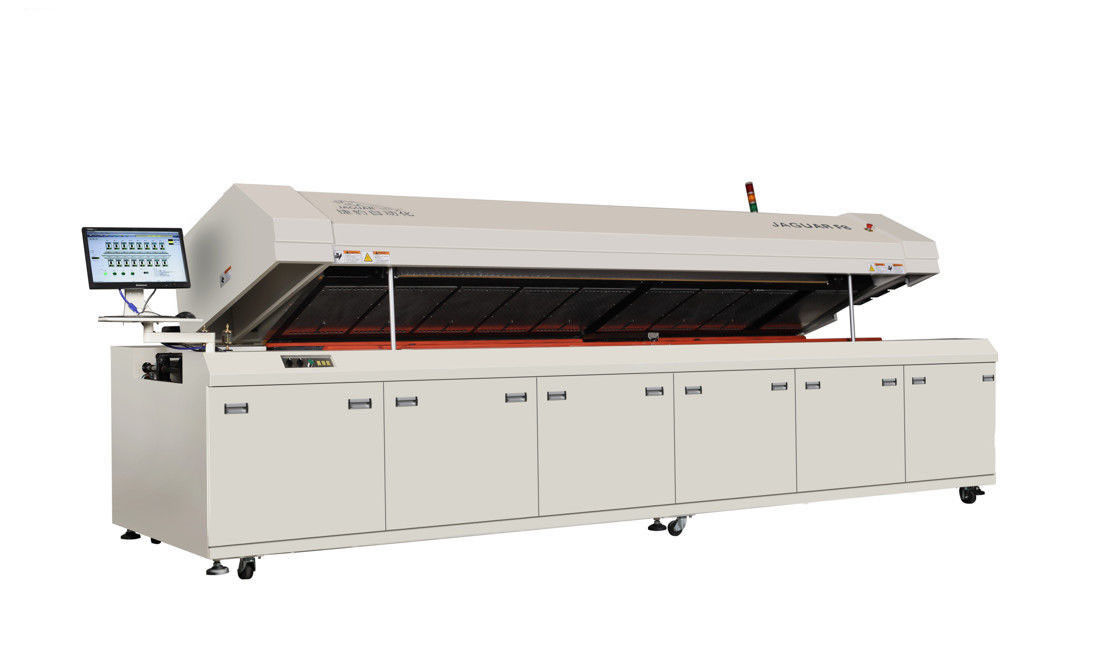

Forno sem chumbo da solda de Reflow de SMT das zonas do ar quente 10 do IR
O forno sem chumbo do Reflow do ar quente pode cumprir exigências de solda da parte alta SMD, tais como produtos eletrónicos de consumo, aparelhos eletrodomésticos, instrumentos e instrumento, produtos da iluminação do poder superior do diodo emissor de luz e assim por diante.
| Sistema de aquecimento |
| Número de zonas de aquecimento |
Acima de 10 10 inferiores |
| Passagem de aquecimento |
3890MM |
| No. da zona refrigerando |
Acima de 2 2 inferiores |
| Estilo refrigerando |
Ar refrigerando da força |
| Sistema de transporte |
| Máximo Largura do PWB |
400mm |
| Largura da correia da malha |
450mm |
| Sentido do transporte |
L→R (ou R→L) |
| Altura do processo |
880±20mm |
| Tipo do transporte |
Transporte de Mesh Belt e de corrente |
| Velocidade do transporte |
0-1000mm/min |
| Trilha fixa |
Trilha dianteira fixa (opção: trilha traseira fixa) |
| Sistema de controlo |
| Fonte de alimentação |
5 linha fase 380V 50/60Hz de 3 |
| Consumo de potência total |
|
| Consumo de potência da partida |
42kw |
| Consumo constante |
8-12KW |
| Da rampa tempo acima |
Aproximadamente 25 minutos |
| Temp. setpoint |
Sala temperature-300℃ |
| Temp. método de controle |
Controle + PC de laço do fim do PID |
| Temp. precisão de controle |
±1℃ |
| Temp. desvio no PWB |
±2℃ |
| Armazenamento de dados |
Dados do processo e armazenamento do estado
(80 GB)
|
| Placa do bocal |
Placa da liga de alumínio |
| Alarme anormal |
Temp anormal. (overtemp/de baixa temperatura.) |
| A placa deixou cair o alarme |
Luz da torre: Ambarino-aviso, Verde-normal, Vermelho-anormal |
| General |
| Dimensão (L*W*H) |
5800×1320×1490mm |
| Peso |
2150KG |
| Cor |
Cinza do computador |
Vantagens
1. O controlador do PC e do PLC constitui um sistema de controlo perfeito e estável.
2. Características de software poderosas, de varrão do PWB medida em linha e cópia da temperatura e para salvar o temp. a curva a qualquer hora, fácil aprender o software de controle, pode aprender operar-se dentro de alguns minutos.
3. O aquecimento é um modo de rolamento do começo, fornecendo a solução perfeita para os clientes o poder limitado.
4. Relação de funcionamento de Windows XP com operação poderosa e simples.
5. O modelo de fluxo do ar da soldadura importada do reflow, e o ar quente são pulverizados uniformemente na superfície da placa com o efeito da pressão estática, e a diferença transversal da temperatura é menos do que +-2ºC
