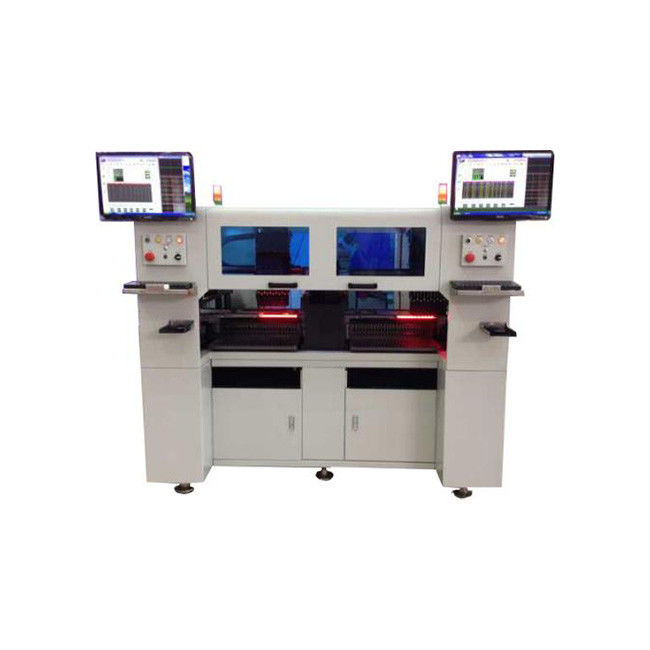

Picareta do PWB das cabeças da lâmpada 52000CPH 20 do diodo emissor de luz e máquina do lugar
Especificações técnicas:
|
Velocidade da colocação
|
52000CPH
|
|
Precisão da colocação
|
±0.05mm
|
|
Tamanho da máquina (L×W×H)
|
1790×1370×1500mm
|
|
Peso da máquina
|
1500kg
|
|
Dimensão do PWB
|
60×65~400×350mm
|
|
A espessura do PWB
|
0.5-4mm
|
|
Pistas do alimentador
|
48
|
|
Montando o número principal
|
20
|
|
A escala dos componentes
|
0402 (alimentador elétrico) ~20×20mm IC (ect do ÉBRIO, da CONCESSÃO, do QFP)
|
|
Maneira da posição
|
Compensação da imagem recognition+Algorithm
|
|
Escolhendo a maneira
|
Colheita ao mesmo tempo
|
|
Parâmetro eletrônico
|
Simples - C.A. 50HZ3.5KVA da fase 220V
|
|
Exigência da fonte de ar
|
Ar seco 0.45Mpa~0.6Mpa 200L/min
|
Funções:

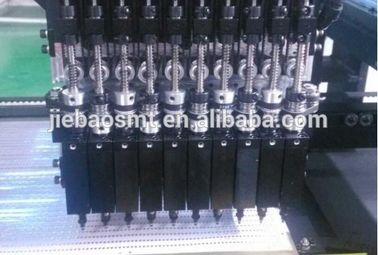

1. Duas cabeças colam as peças e o sistema de transmissão dois por sua vez constantemente para fazer a eficiência é mais alto.
2. Reconhecimento ótico da imagem, ajustando os componentes no processo de voo, identificando a marca automaticamente; modelo de operação matemática da patente, postagem exata.
3. Pressão de teste de Digitas, automaticamente processo e alarme quando não escolheu os componentes com sucesso
4. o Três-setor no sistema de transmissão, reduz o momento para entregar as placas

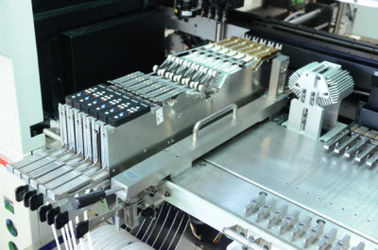

5. Cabido com as 48 pistas do alimentador
6. Todos os motores são tipo japonês, o eixo são servo motor de Panasonic A5

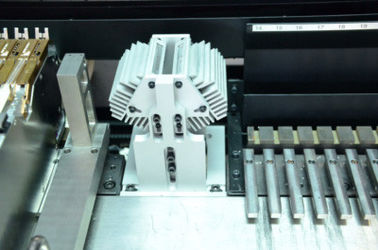

7. As câmeras fixadas usam o alto-pixel e as câmeras industriais a alta definição que importaram de Alemanha.
