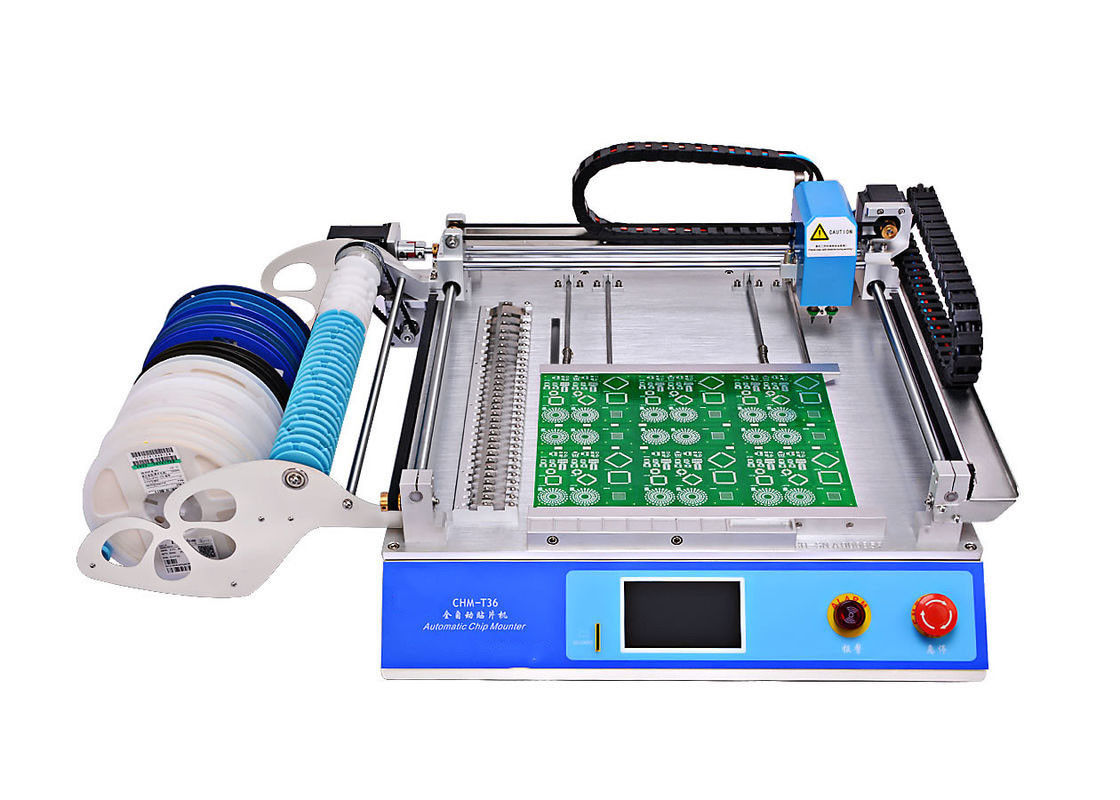

Picareta do PWB de 2 alimentadores das cabeças 29 e máquina Desktop do lugar
Descrição:
O PWB escolhe e a máquina do lugar é uma picareta automática desktop baisic e máquina do lugar, desenvolvida especialmente para laboratórios de pesquisa e empresas de fabricação médias pequenas contudo igualmente será apropriado para o hobbyist sério. Este as máquinas automáticas da picareta e do lugar são apropriadas para a produção de grupo pequena, a investigação e desenvolvimento do laboratório, as experimentações da amostra do produto, o diodo emissor de luz SMT que processa e outros processos similares.
Especificações:
| Área do PWB |
10mm*10mm - 380mm*415mm |
| Curso da linha central de X Y |
420*460mm |
| Escala móvel da linha central de Z |
15mm |
| Quantidade do bocal |
2 PCS |
| Fedders |
37 Fedders (8MM=22 fedders, fedders 12MM=4, fedders 16MM=2, fedder 24MM=1, bandeja de IC da rapina = 8 fedders) |
| Velocidade |
6000cph (o 7200cph o mais alto) |
| Precisão |
±0.025mm |
| Tamanho |
0402-5050, CONCESSÃO, QFN (largura: 8MM, 12MM, 16MM) |
| Dimensão |
L 960mm*W 705mm*H 335mm |
| bomba de ar do vácuo |
tipo mudo (inerente) bomba de -92KPA, não bomba de ar externo da necessidade |
| Arquivo de trabalho do apoio |
Arquivo de CSV |
| tensão |
220V ou (110V), 50/60Hz |
| Poder |
200W |
| Peso líquido |
65kg |
| volume |
³ de 0.41m |
Vantagens:
1) Positioner do laser, fácil para a programação em linha.
2) Próprio vácuo que testa, se um componente suga curvado, jogará para a área do depósito, a seguir a re-picareta e o lugar outra vez.
3) O projeto principal duplo da picareta e do lugar ajuda bocais da saída, do juki 2pcs, a mudança quikcly e o fácil do aumento.
4) Tipo mudo incorporado duplo bombas (economia do custo e da sala, nenhuma necessidade preparar a bomba adicional)
5) Cartão padrão de 8G SD, memória de massa do arquivo de trabalho de CSV
6) Entrada/saída da relação do tela táctil de Ful, operação fácil
7) Roda de nylon automática integrada do carretel de FeedersAutomatic
8) única etapa do apoio, operação fácil.
10) Pode montar 0402,0603,0805… 5050 SO-8… SO-16, SOT-23, SOT-89, pacotes TO-252.
11) Nenhuns sistema da visão, modelo 28 e 36 são posicionamento do laser. CHMT48V com visão.
12) Sistema operacional incorporado do software, programação em linha do apoio: poderia facilmente em linha programando se você não tem o esquema de circuito do PWB, com o auxílio do positioner do laser. Nenhuma necessidade de unir a um computador separado.
13) A programação fácil, toma somente 5mins: ferramenta de Protel do uso para extrair o arquivo coordenado do circuito do PWB, e para usar a ferramenta que da transformação do formato nós lhe fornecemos para transformar o formato de arquivo, e então a cópia ao cartão do SD, inserção à máquina, a seguir você poderia usar o arquivo diretamente.
14) A normalização do empacotamento assegura o transporte seguro.
15) Pequeno e de pouco peso: a instalação simples, transporte conveniente.
16) Poder de trabalho máximo não sobre 200w, suporte pelo poder sob 80w.
Indústria das aplicações:
Indústria dos aparelhos eletrodomésticos, auto indústria eletrónica, indústria energética, indústria do diodo emissor de luz, segurança, indústria dos instrumentos e dos medidores, indústria das comunicações, indústria do controle inteligente, Internet da indústria das coisas (IOT) e da indústria militar, etc.
Acessórios padrão para CHMT36:
1) Picareta de SMT e máquina Desktop CHMT36*1 do lugar
2) Juki Nozzle*4 (503, 504, 505, 506).
3) SD Card*1
4) Cartão reader*1 do SD
5) Pinos da tração: 2
6) Bobina para o pino da tração: 1
7) Encantar a chave: 6
8) Pinça: 1
9) Escova: 1
10) Manual inglês do usuário: 1

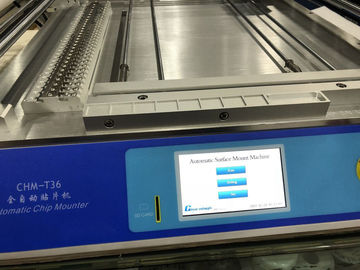

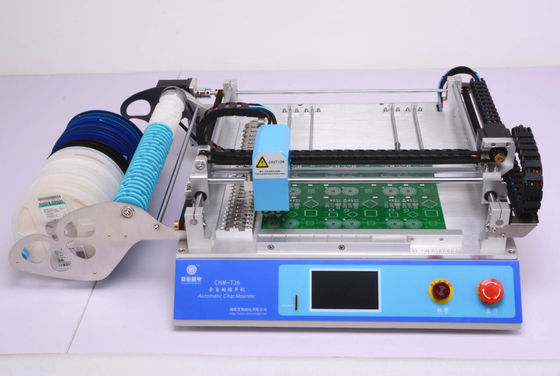

IMAGENS DO DETALHE:
