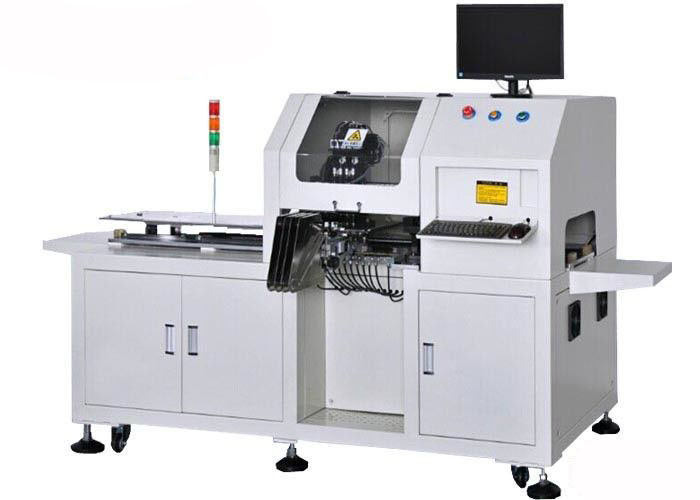

Máquina componente automática da montagem do PWB do diodo emissor de luz 28000CPH
Detalhes do produto:
| Lugar de origem: |
CHINA |
| Marca: |
OEM |
| Certificação: |
CE , ISO |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: |
1 unidade |
| Preço: |
negotiable |
| Detalhes da embalagem: |
Embalagem padrão da exportação |
| Tempo de entrega: |
15-20 dias |
| Termos de pagamento: |
L/C, T/T, Western Union, Paypal |
| Habilidade da fonte: |
100pcs pelo mês |
contacto
Descrição de produto detalhada
| Precisão da montagem: |
±0.05mm |
Fonte de alimentação: |
220V, 50HZ |
| Área máxima da placa de circuito: |
1200×300mm |
Velocidade máxima da montagem: |
28000cph |
| Ar comprimido: |
0.5-0.6Mpa |
Posicione o método: |
Posição visual |
| Peso: |
750kg |
Cor: |
Branco |
| Destacar: |
Máquina de montagem componente do PWB 28000CPH, máquina de solda da picareta 28000CPH e do lugar, máquina de montagem componente do PWB 0.6Mpa |
Máquina de montagem componente automática do PWB do diodo emissor de luz 28000CPH
Especificação:
| Tamanho máximo da placa de circuito |
1200×300mm |
| Escala movente máxima |
Linha central 1210mm de X, linha central 330mm de Y |
| Escala movente máxima da linha central de Z |
10mm |
| Velocidade de montagem típica |
20000cph |
| Velocidade máxima da montagem |
28000cph |
| Precisão da montagem |
±0.05mm |
| Método da posição |
Posição visual |
| Disponível componente |
0603and acima do componente de SMD e do diodo emissor de luz |
| Método do programa |
Os dados automáticos importam a entrada de teclado video do estudo |
| Alimentador de correia |
8mm, 12mm, 16mm e 24mm (OPTAR) |
| bocal da sução |
Sução nozzle504,505 & 506 de JKUI |
| Sistema da operação |
WINDOWS XP |
| Ar comprimido |
Ar do vácuo na máquina |
| Fonte de alimentação |
220V, 50Hz, 1.2Kw |
| Peso |
750Kg |
| Dimensão |
2000MM (L)*930MM (W)*1450MM (H) |
Características:
- A transmissão da plataforma usa o trilho de guia linear importado e o parafuso movimentador em combinação com a movimentação servo original de Japão Panasonic assegurando a precisão de alta velocidade do stationarity e de controle da plataforma.

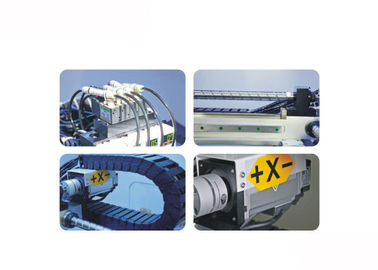

- A transmissão dos eixos de X e de Y usa os parafusos movimentadores importados de terra da elevada precisão e os trilhos de guia lineares em combinação com a movimentação servo de Japão Panasonic assegurando a elevada precisão e a alta velocidade da montagem.
- 4 grupos de cabeças de montagem de alta velocidade trabalham simultaneamente. As cabeças de sugação usam eixos duráveis da ranhura da elevada precisão.
- O programa operacional fácil, uma visão muito mais conveniente, mais automática faz a posição que fixa mais exata e conveniente.
- O multi alimentador opcional, pode encontrar tipos diferentes da montagem do diodo emissor de luz.
- O software poderoso adota números e imagens para indicar a coordenada do programa, fácil e mais conveniente.
- O software adota o sistema de dados, e os tipos diferentes da loja de PWB para o ajuste conveniente, apenas precisam a programar uma vez para que os produtos novos usem-se para sempre.
- Plataforma: A linha central de Y, X linha central pode ser movida manualmente, velocidade ajustável, pode conseguir o manual arbitrário do ponto chegou, programação conveniente.
- O diodo emissor de luz escolhe & coloca o sistema de detecção importado uso do vácuo da máquina, pode verificar a sução exatamente para impedir o escapamento material e o jogo eficazmente.
- Sistema interno da pressão negativa: vida útil e constante de baixo nível de ruído, longas da pressão do vácuo.
- Ajuste padrão: 1 PC, 4 cabeças de montagem, 12 bocais.
- Optinal: 8mm, 12mm, alimentador 24mm automático de 16mm, bocais diferentes, bomba industrial, compressor de ar.
Aplicação:
A picareta do diodo emissor de luz e a máquina do lugar melhoram a precisão e a eficiência da montagem, profissional para a fábrica eletrônica, montagem manufactory.LED da superfície do diodo emissor de luz escolhe e coloca a máquina é estável e fácil de operar.
Montando as cabeças:
