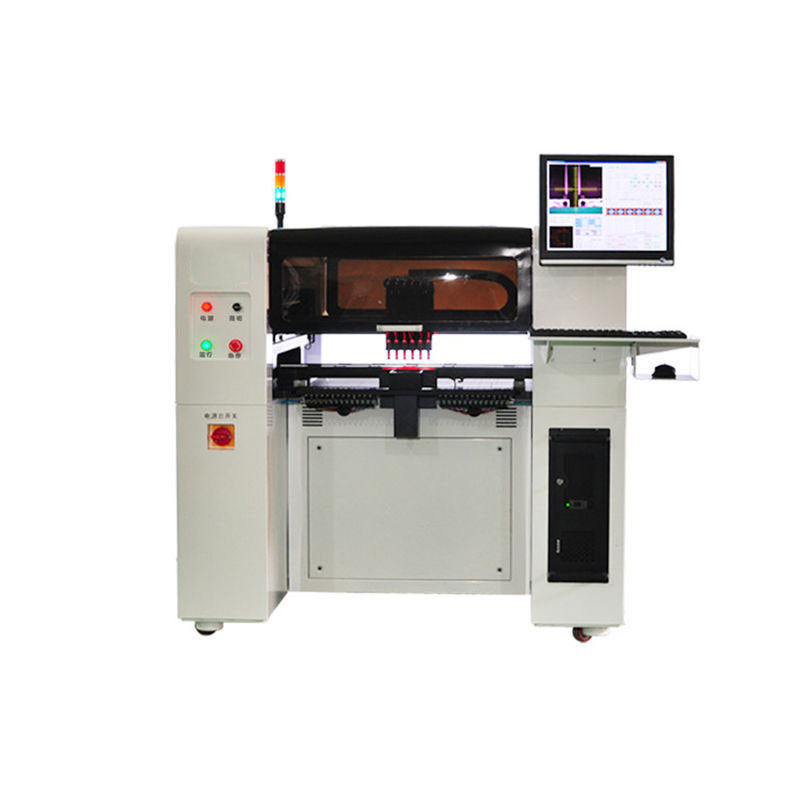

6 máquina de alta velocidade do conjunto dos alimentadores SMD das cabeças 64
Aplicação
A máquina da colocação de SMD pode realizar-se para montar a técnica na placa quadrada do PWB, na placa redonda do PWB, na carcaça de alumínio e nas luzes de tira. Os produto acabados podem ser usados em produzir o resistor-capacitor, o diodo de vidro do pacote do cilindro, o triode, o pacote de TQFP, o pacote de QFN, o pacote de QFP, o pacote de BGA, o polo etc. da lâmpada.
Parâmetros técnicos
| Velocidade de montagem máxima: |
11000Pcs/h |
| Velocidade de montagem média prática: |
8600Pcs/h |
| Número de alimentadores: |
64 |
| Número de colocação/de cabeça da montagem: |
6 |
| Número de bandeja material: |
6 |
| Poder médio: |
500W |
| Precisão do lugar: |
0.01mm |
| Escala de proteção do bocal do vácuo: |
4.5mm |
| Fonte de alimentação: |
220V, 50Hz |
| Compressão do ar: |
0.5-0.6Mpa |
| Peso: |
580KG |
| Dimensão: |
1316*1360*1340mm |
| Área máxima da placa de circuito: |
510×450mm |
| Escala movente máxima da linha central de Z: |
20mm |
Configuração
Sistema de controlo do computador
A máquina da colocação de SMD é equipada geralmente com o monitor e o rato do computador. Apoia XP e Windows 7. Permite a importação da programação visual e do arquivo do PWB devido ao sistema operacional humanizado.
Carregador automático do PWB
A máquina da colocação de SMD pode diretamente pôr a placa terminada imprimindo do PWB na trilha para realizar a carga automática da placa, apontando e colocando e montando. Apoia multi-alimentadores: alimentadores do máximo 64. O tamanho da bandeja padrão de IC, alimentador do tubo, alimentador da vara pode ser ajustável.
Identificação síncrono por seis grupos de câmeras
A máquina da colocação de SMD é equipada com as 8 câmeras: um MARQUE, uma câmera da elevada precisão e 6 câmeras de alta velocidade. Pode realizar a identificação 6 síncrono principal para assegurar a velocidade e a precisão da montagem. A configuração padrão é 16 bocais da sução da elevada precisão de JUKI.
Sistema servo
A máquina da colocação de SMD é equipada com o sistema servo importado de Panasonic, Japão com elevada precisão e estabilidade para assegurar a montagem estável de 24 horas.
Corrente
Adota a corrente de alta pressão resistente e da desgaste-prova do arrasto que é o mesmo tipo que essa de máquinas importadas. A corrente do arrasto pode carregar milhares de épocas da pressão de prova.
Trilha

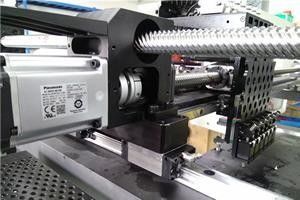

Adota a trilha da elevada precisão de TBI Taiwan que tem de baixo nível de ruído e elevada precisão assegurar a taxa de precisão de microplaquetas de BGA.
Transporte
Esta máquina da colocação de SMD pode automaticamente ser conectada ao transporte que pode transportar a placa do PWB à máquina da solda de reflow de SMD sem assistente manual, salvar assim custos laborais.
Parâmetros da configuração
Motor de movimentação: servo motor de Panasonic, Japão
Modo da identificação: identificação síncrono por seis câmeras
Fonte do vácuo de bocal da sução: gerador do vácuo com o vácuo que quebra a função
Alimentador de correia: 8mm, 12mm, 16mm, 24mm e ALIMENTADOR (VARA) que podem realizar a montagem de microplaquetas do pacote do cilindro
Trilha do motorista de XYZ: Trilha linear da carga pesada da elevada precisão de TBI
Sistema de movimentação do movimento: Motorista de alta velocidade de Panasonic DSP
Sistema operacional: Windows: Windows XP de apoio, win7
Ângulo dos componentes: algum ângulo de 0-360°; rotação síncrono durante o movimento
Modo operacional de X/Y: enlace do corredor das curvas e do corredor reto da aceleração e da retardação
Posicionamento de MARK de fé: MARK de fé pode ser ajustado livremente
Aviso da falha: alarme para a falta de material
Modo de carga da placa: uma conexão automática da fase da esquerda para a direita; lugar automático de transferência do PWB; carga manual da placa
Exposição visual: monitor de controle industrial de 17 polegadas; escala: 4:3; definição: 1280x1024
Modo de programação: programação de ensino ponto a ponto, programação visual e importação da coordenada do arquivo etc. do PWB
Número de câmera da identificação: um MARK, 6 câmeras de alta velocidade e uma câmera da elevada precisão.
Características
A máquina da colocação de SMT tem as seguintes características:
1. O destaque o mais grande desta máquina é a câmera profissional de 5 mega-pixéis para a montagem da microplaqueta; pode realizar a montagem eficaz das microplaquetas de que o passo da ligação é mais de 0.3mm e a distância de centro é mais de 0.5mm em uma área de 40*40mm com uma taxa de êxito de maior de 98%.
2. A máquina da colocação de SMT é equipada com as 6 câmeras de alta velocidade adicionais que podem realizar a identificação 6 síncrono principal. Isto pode extremamente melhorar a eficiência da montagem que é dobrada na base original.
3. Igualmente tem as seguintes duas funções: auto-exploração das marcas de fé e auto-carga da placa. Estas funções podem mais melhorar a montagem da precisão durante a placa do PWB que muda e simplificar a operação. Pode igualmente ser conectada com outros grupos do equipamento para formar a linha de produção completa de SMT.
4. Esta máquina da colocação de SMT pode automaticamente ser conectada ao transporte que pode transportar a placa do PWB à máquina da solda de reflow de SMT sem assistente manual, salvar assim custos laborais.
