Descrição:

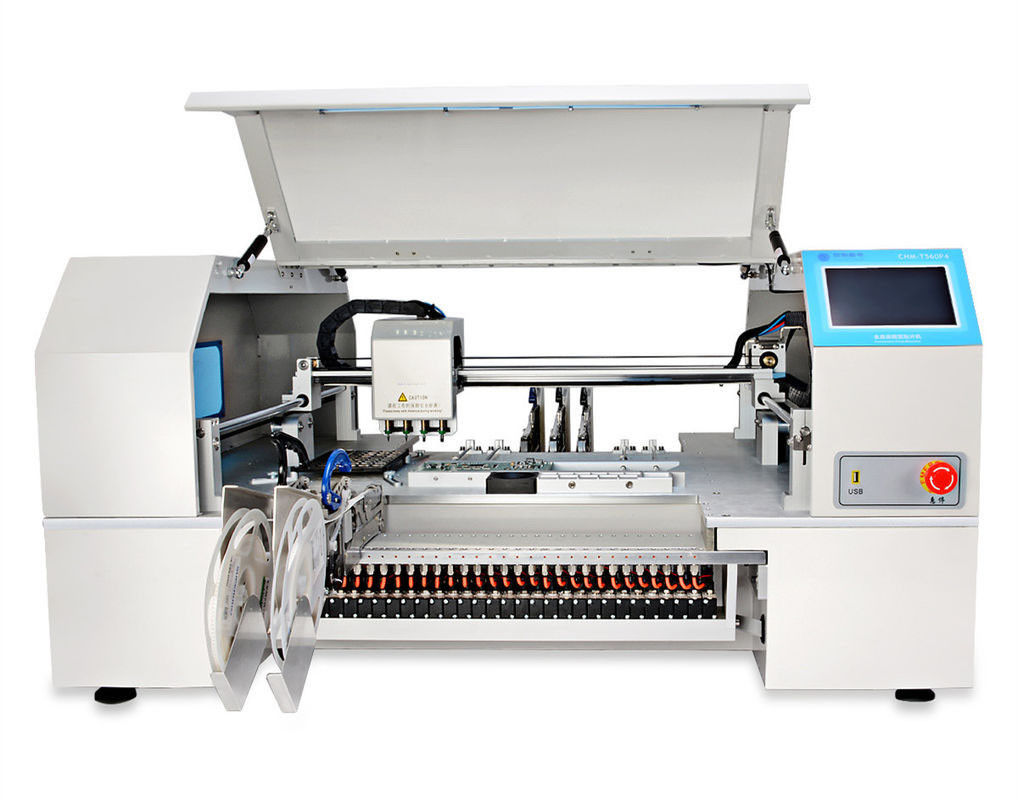

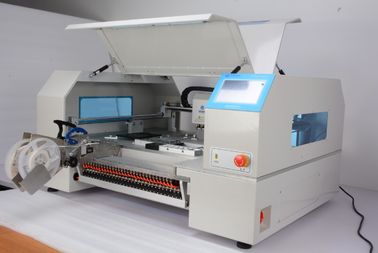

Esta máquina tem 60 alimentadores com colocação do bocal de Juki de 4 cabeças, mais material apoiado com a montagem de alta velocidade, trabalhando com os alimentadores pneumáticos de Yamaha 8mm 12mm 16mm 24mm, e de vibração de Yamaha alimentador para aceitar igualmente pelo cliente no mercado, tabela e conveniente mesmos! Esta máquina para a produção pequena do smt é seu bom ajudante!
O sistema da operação é sistema Linux encaixado nível da indústria, o prato principal da máquina foi pesquisado por nos, que é mais relaible do que o sistema das janelas, e o tempo da vida é muito mais longo. CHMT560P4 usando 502---508 tipos diferentes de bocais de Juki, apropriados para 0402,0603,0805-5050, CONCESSÃO, QFN, LQFP, diodo, transistor, BGA… etc., que podem encontrar mais procura de clientes.
Parâmetros técnicos
| Parâmetros |
|
| Curso da linha central de XYZ |
600mm (X)×630mm (Y)×20mm (Z) |
| Tamanho máximo do PWB |
400mm (L)×270mm (W) |
| Componentes do apoio |
0201-0402-5050, CONCESSÃO, QFN, BGA etc. |
| Montando a velocidade |
- Sem visão: 8000cph
- Com visão: 5500cph
|
| Precisão |
±0.025mm |
| Cabeça da colocação |
4 cabeças |
| Sistema de alimentação |
Alimentador pneumático máximo do apoio 30pcs 8mm (outras opções: 12,16,24mm, alimentador da vibração)
- 14pcs pilha do general IC
- Bandeja de IC do apoio
|
| Detecção da visão |
A câmera dobro (acima & para baixo) apoia o tamanho máximo de IC: 22*22mm |
| Controlo do motor |
- Motor deslizante da linha central XY com controle de circuito fechado do codificador
- Retardação flexível de S
- Detecção da restauração da linha central de Z
|
| Detecção do escapamento dos componentes |
Vácuo e detecção visual |
| Prato principal |
cartão-matriz da indústria da Alto-confiança |
| Tela táctil |
7 polegadas de tela da indústria, controle do rato do externel apoiado |
| Sistema da operação |
Sistema Linux encaixado |
| Fonte de ar externo |
0.5MPa |
| Fonte de alimentação |
AC220V 50Hz/AC110V 60Hz |
| Demension |
1180mm (L)×870mm (W)×600mm (H) |
| Software de Compantible |
Desenhista de Altium, Protell99SE, ALMOFADAS, Kicad, Eagle, Cadint, cadência Orcad, cadência allegro, PROTEUS… etc. |
| Peso líquido |
150Kg |
Vantagens competitivas:
1. O software conveniente, o sistema Linux encaixado da máquina, o sistema da indústria, uma operação mais profissional e mais estável, independente, não precisam o computador externo, operação mais fácil e conveniente.
2. a operação do tela táctil completo da indústria, nenhuma tela externo da necessidade, sala salvar, uma operação mais conveniente, rato de USB apoiou também.
3. Sistema superior e inferior do CCD de duas câmeras correto a posição do cada componentes muito exatos, especialmente para IC.
4. Tem o dispositivo elétrico de aperto flexível do PWB, e tem bandeja definida pelo utilizador de IC, conveniente e rápido.
5. A visão igualmente pode em segundo ponto da origem da máquina da correção, certifica-se do ponto da origem correto.
6. Com os dois bocais que colocam as cabeças, bocais precisos altos de Juki com ímã, nenhuma necessidade de desmontar com chave. degree~ arbitrário do ângulo -180 da rotação de 2 bocais +180 graus. Colocando a lata da altura ajustável.
7. pino da tração automaticamente do retorno para evitar os bocais quebrados, pino da tração para não ser colado, progresso grande.
8. a detecção da linha central de Z, lata principal da colocação auto de volta à origem para impedir bocais quebrou.
9. contro do circuito fechado, X, linha central com codificador, etapas nunca fracas de Y.
7. o PWB calibra perto uma posição de dois componentes ---- primeiro e último o componet, altera o offset do PWB.
8. a calibração pode ser rapidamente e exatamente para o PWB, não precisa de importar-se com o offset, nenhuma necessidade de calcular a entrada.
9. vem com vácuo testar, com alimentação automática; se um componente suga curvado, jogá-lo-á automaticamente para a zona da alimentação, a seguir escolhe um novo para montar outra vez.
10. Se material que da falta detecção automática, a máquina alarmar-se-á e parar-se-á; após o material da fonte, a seguir continue a trabalhar, nenhuma necessidade de reiniciar.
11. apoio algum número de grupo do PWB.
12. Se nenhum arquivo do PWB, ou não faz você não tem o arquivo de trabalho, você pode criar um arquivo novo para programar diretamente na máquina.
13. Única etapa do apoio.
Por que escolha u?
1. O desgin e a sala profissionais salvar.
2. operação fácil de usar, não coordenador profissional de SMT da necessidade, dispositivo básico
3. Uma máquina - operação integrada, não bomba da necessidade ou PC extra ou alguma facilidade de apoio
4. a precisão alta e a confiança, compõem a defecção do trabalho manual
5. o custo eficiente, reduz a despesa ao próprio uma linha de produção automática profissional de SMT
6. expresso internacional com a porta ao serviço da porta, entrega dos dias de trabalho 3-5
7.Especial para a investigação e desenvolvimento do laboratório, amostras, para evitar algum revealment das patentes e dos projetos.
8. Um semelhante da máquina ao pessoal 5 de solda, fácil controla e custo-salvar. Bom para a produção de grupo pequena.
9. Charmhigh é fonte da fábrica, todas nossas peças das máquinas são pesquisadas e de fabricações por nos. as peças sobresselentes do Após-serviço nunca param.
10. Charmhigh é um fabricante profissional da máquina da picareta e do lugar de SMT desde 2009. Todo o software é pesquisado por nos.
